Нульова шина: ключовий елемент безпечного та надійного електромонтажу

Нульова шина — це спеціальний електротехнічний елемент, який використовується для з’єднання нульових (нейтральних) провідників у розподільчих щитах. Її основна функція — забезпечити правильний, безпечний і акуратний розподіл нульових з’єднань у мережі змінного або постійного струму з напругою до 400 В.

Цей компонент відіграє важливу роль у формуванні надійного електричного ланцюга, а також впливає на ефективність спрацювання захисної автоматики.

Технічне призначення та функції

Нульова шина використовується у всіх типах електрощитового обладнання — від побутових електрощитків до промислових розподільчих систем. Вона дозволяє:

• зібрати в одному місці всі нульові провідники;
• створити декілька точок підключення навантажень до загального нульового провідника;
• забезпечити зручне, структуроване підключення дротів;
• комутувати заземлюючі провідники;
• реалізувати наочну перевірку заземлення (за потреби — через прозору кришку).

Нульова шина виконує функцію своєрідного «гребінки» для провідників і забезпечує нерозривність електричного ланцюга між точкою заземлення та споживачами струму.

Конструктивні особливості

Шина складається з двох основних частин:

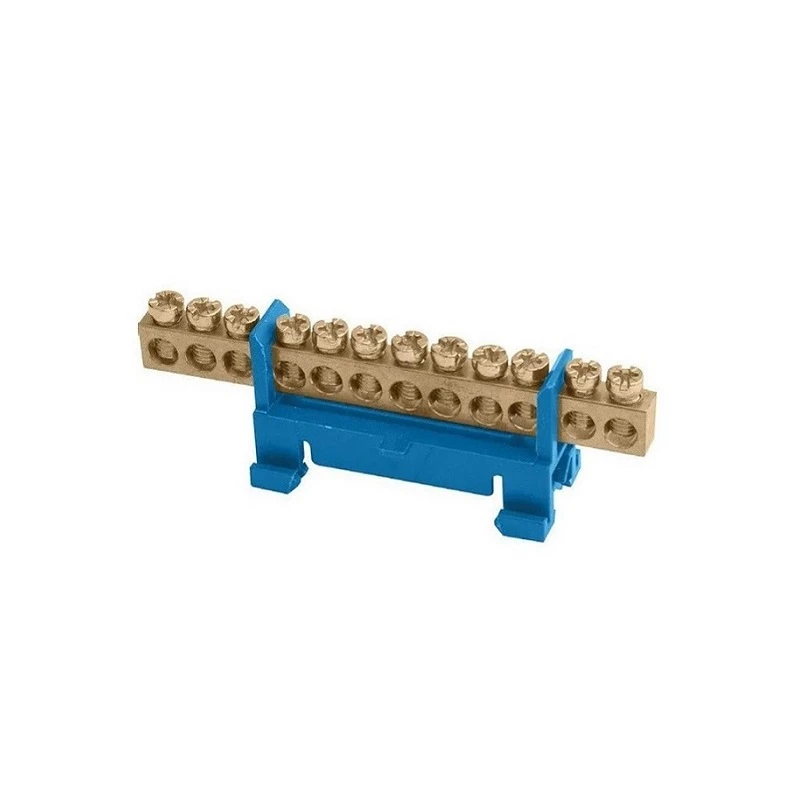

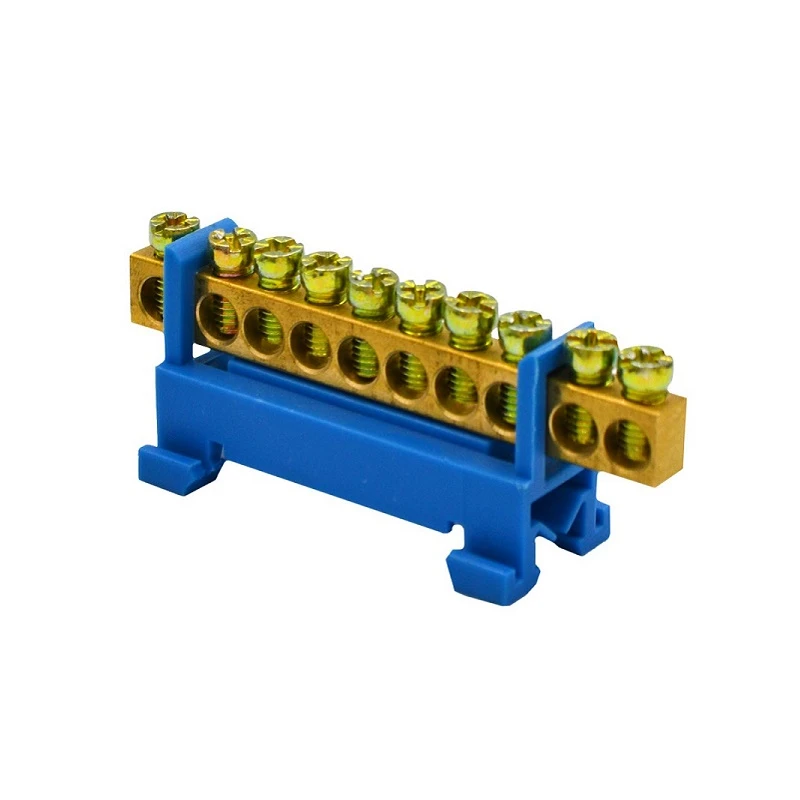

• Струмопровідна жила — зазвичай виготовляється з латуні або міді, має кілька отворів із гвинтовими або пружинними затискачами для приєднання дротів.
• Пластикова основа (корпус) — виконує функцію ізоляції та служить для фіксації на DIN-рейці або в корпусі щита.

Деякі моделі мають змінну кількість контактних точок (6, 8, 12, 18 і більше), можливість відкритого або закритого монтажу, захисні кришки та колірне маркування.

Переваги нульових шин

• Швидкий монтаж — фіксація дротів виконується легко, без потреби в пайці або скрутках.
• Надійність контакту — гвинтове або пружинне з’єднання забезпечує тривалу та стабільну роботу без перегріву.
• Упорядкованість дротів — дозволяє легко ідентифікувати підключення у щиті, спрощуючи діагностику й обслуговування.
• Компактність шини нульової — займає мінімум місця в щитку.
• Універсальність — підходить для одно- і багатожильних мідних або алюмінієвих провідників (з урахуванням вимог).

Сфери застосування

Нульові шини використовуються в:

• побутових електрощитках;
• промислових розподільчих шафах;
• системах автоматизації та керування;
• електрощитових щитах житлових будинків, офісів, підприємств.

Рекомендації щодо вибору

При виборі нульової шини варто звернути увагу на:

• Кількість контактів — підбирається залежно від кількості підключень у вашому щиті;
• Матеріал струмопровідної жили — латунь або мідь, з урахуванням типу провідника;
• Максимальний номінальний струм і перетин дротів — шина повинна витримувати навантаження мережі з запасом;
• Спосіб монтажу — на DIN-рейку або на корпус;
• Наявність захисного кожуха або прозорої кришки — для підвищення безпеки.

Монтаж: коротко про головне

Шина нульова  монтується всередині електричного щита:

• Відкрите встановлення використовується у щитах із закритим доступом;
• Закрите встановлення з кожухом — для систем, де можливий контакт із важливими елементами або відкрите обслуговування.

Кріплення здійснюється на стандартну DIN-рейку або гвинтами до монтажної панелі. Дроти під’єднуються до затискачів за допомогою викрутки або натискного механізму, залежно від типу клеми.

Нульова шина — це на перший погляд непомітний, але критично важливий елемент будь-якої електричної мережі. Вона забезпечує якісний розподіл нульових провідників, упорядковує підключення та підвищує загальний рівень безпеки електрощитового обладнання. Вибираючи якісну шину нульову й дотримуючись правил монтажу, ви забезпечуєте стабільну роботу мережі та надійність всієї системи.
