Нет в наличии
Замок боковой 2800 - Задвижка (трос сверху) (Версия: V2, LT-тип рычага: Трос сверху, MT-Монтажный тип:
- Код DE-00143618
- Бренд Mesan
Цена товара за 1 шт
672.80 ₴
шт

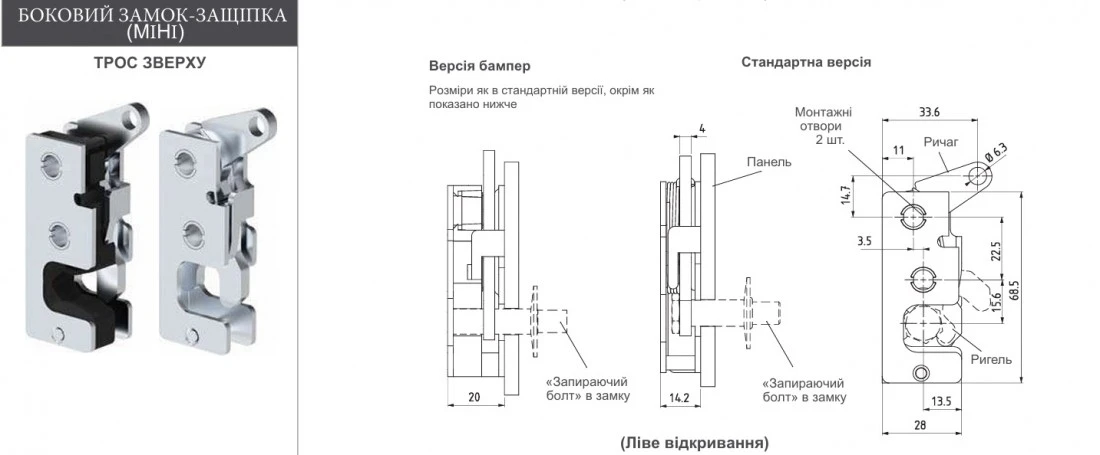

Спецификация
- Артикул 37251
- Общая высота корпуса 68,5 мм
- Общая ширина корпуса 28 мм
- Толщина корпуса 14,2 мм
- Общая высота с планкой 68,5 мм
- Ширина планки 28 мм
- Толщина планки 4 мм
- Количество ригелей/их расстояние между центрами 1
- Расстояние от торца до центра ригелей 13,5 мм
- Расстояние между монтажными проемами по вертикали. 14,7 мм
- Верхний допуск монтажа 11 мм
- Глубина корпуса от планки к задней стенке 14,2 мм
- Расстояния по горизонтали до монтажных отверстий 3,5 мм
- Длина язычка/ригеля 15,6 мм
- Высота изгиба язычка 22,5 мм
- Длина резьбового стержня/глубина монтажной части 6,6 мм
- Габариты лицевой части замка 28х68,5 мм
- Диаметр монтажного отверстия под корпус замка 6,3 мм
- Длина рычага / штанги 33,6 мм
- Диаметр трубы, мм 6,3
- Межосевое расстояние крепления 14,7 мм
- Размер монтажной площадки 28х68,5 мм
- Диаметр крепежных отверстий 6,3 мм
- Рабочая высота узла/монтажная высота 68,5 мм
- Тип товара Защелка
- Тип установки замка Накладной
- Способ монтажа M6
- Тип двери Для левой двери 002
- Рычаг Трос сверху
Техническое описание
Версия: V2 | LT-тип рычага: Трос сверху | MT-Монтажный тип: M6 | A-Закрывание: 2 | Направление двери: Для левых дверей 002
