DIN-рейка - это стандартная металлическая полоса, которая используется для установки и фиксации электротехнического оборудования в щитах управления, распределительных шкафах и корпусах автоматики. Благодаря унифицированной форме и размерам, она позволяет удобно и быстро монтировать такие устройства, как автоматические выключатели, клеммные колодки, реле времени, УЗО, контакторы, блоки питания, трансформаторы и т.д.

Само название происходит от немецкого стандарта DIN (Deutsches Institut für Normung), то есть «Немецкий институт стандартизации». Впервые подобную систему монтажа разработали в Германии в конце 1920-х годов. Сегодня же DIN-рейки стали мировым стандартом в сфере электромонтажа, автоматики и промышленных систем управления.

Основные преимущества дин рейки

• Быстрый монтаж и демонтаж. Устройства защелкиваются на рейку одним движением, без применения винтов или сложного инструмента, что значительно уменьшает время установки.
• Рациональное использование пространства. Благодаря компактному и вертикальному расположению модулей в щитах, можно уменьшить размеры шкафа и длину кабельных трасс.
• Аккуратность и наглядность. Все модули расположены в один ряд, что обеспечивает удобство обслуживания и уменьшает риск ошибок во время ремонта или проверки.
• Совместимость с различными брендами. Стандартизированные размеры позволяют использовать оборудование различных производителей, что обеспечивает гибкость при модернизации или расширении системы.
• Надежность и долговечность. DIN-рейка выдерживает механические нагрузки и вибрации, благодаря чему оборудование остается стабильно закрепленным даже в сложных условиях эксплуатации.

Классификация DIN-реек по форме и размеру

1. Ω-образная рейка (Top Hat)

Этот тип является самым распространенным. Внешний вид профиля напоминает букву Ω. Основная сфера использования - монтаж модульных автоматов, реле, выключателей нагрузки, измерительных приборов.

• Ширина: 35 м
• Высота профиля: 7,5 мм или 15 мм
• Обозначение стандарта: TS35
• Особенности: вариант 35х7,5 мм - стандарт в бытовой электрике; вариант 35х15 мм используется для оборудования с глубоким корпусом

2. C-образная дин рейка

Имеет симметричные края, что позволяет жестко фиксировать оборудование с помощью специальных хомутов или зажимов. Это один из самых первых типов реек, который сохраняет популярность в некоторых отраслях.

• Ширина: 32 мм
• Высота: 15 мм
• Обозначение: TS32
• Сфера применения: трансформаторы, тяжелые блоки питания, устройства защиты двигателей

3. G-образная DIN-рейка

Асимметричный профиль обеспечивает дополнительную устойчивость для больших и массивных устройств. Такой тип реек чаще встречается в импортных шкафах автоматики.

• Ширина: 32 мм
• Высота: 15 мм (длинный край), 9 мм (короткий край)
• Сфера применения: профессиональная промышленная техника, энергетическое оборудование

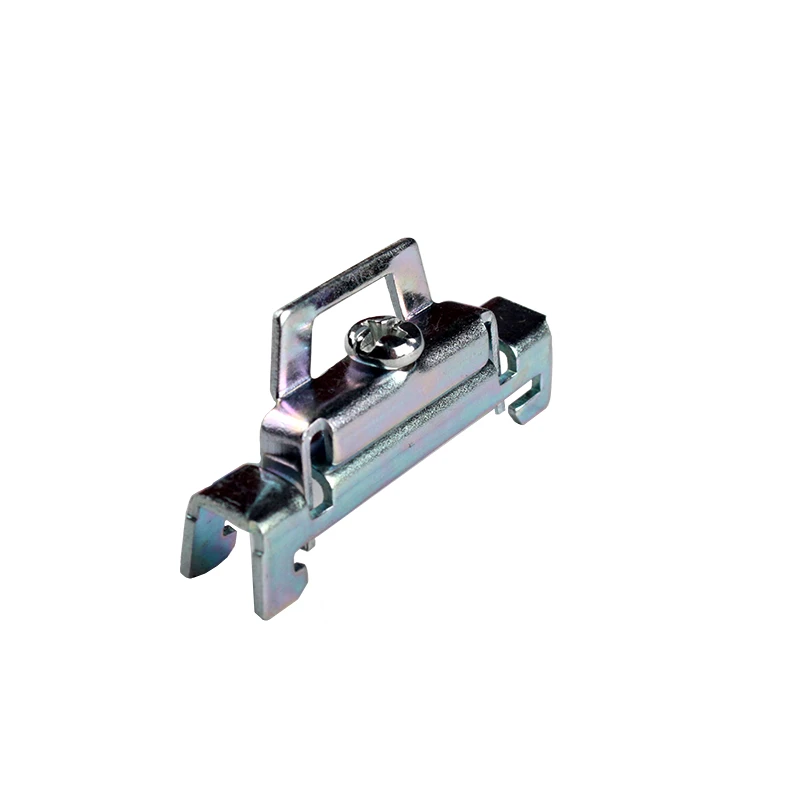

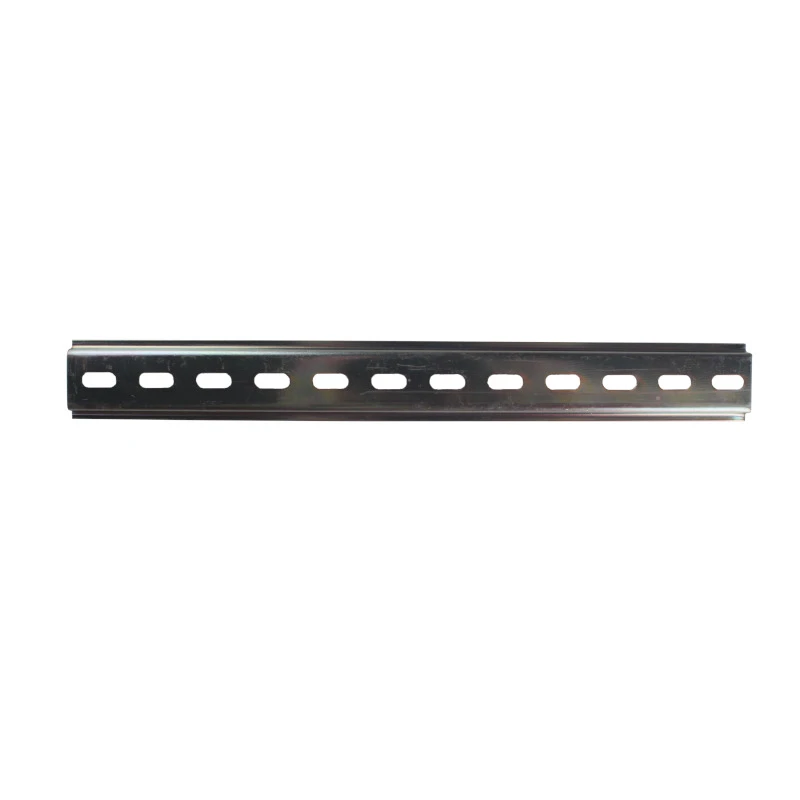

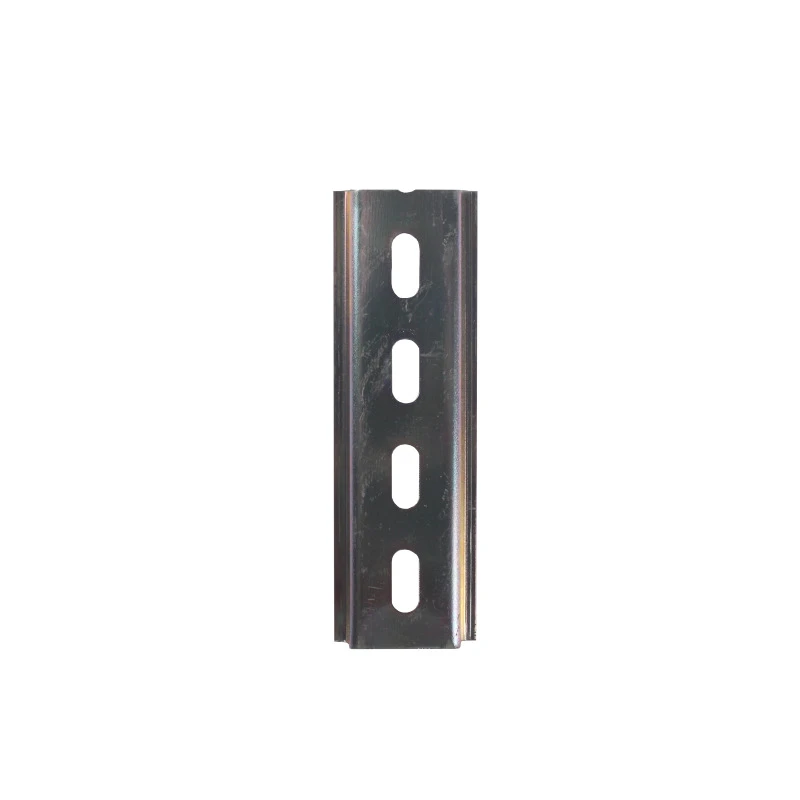

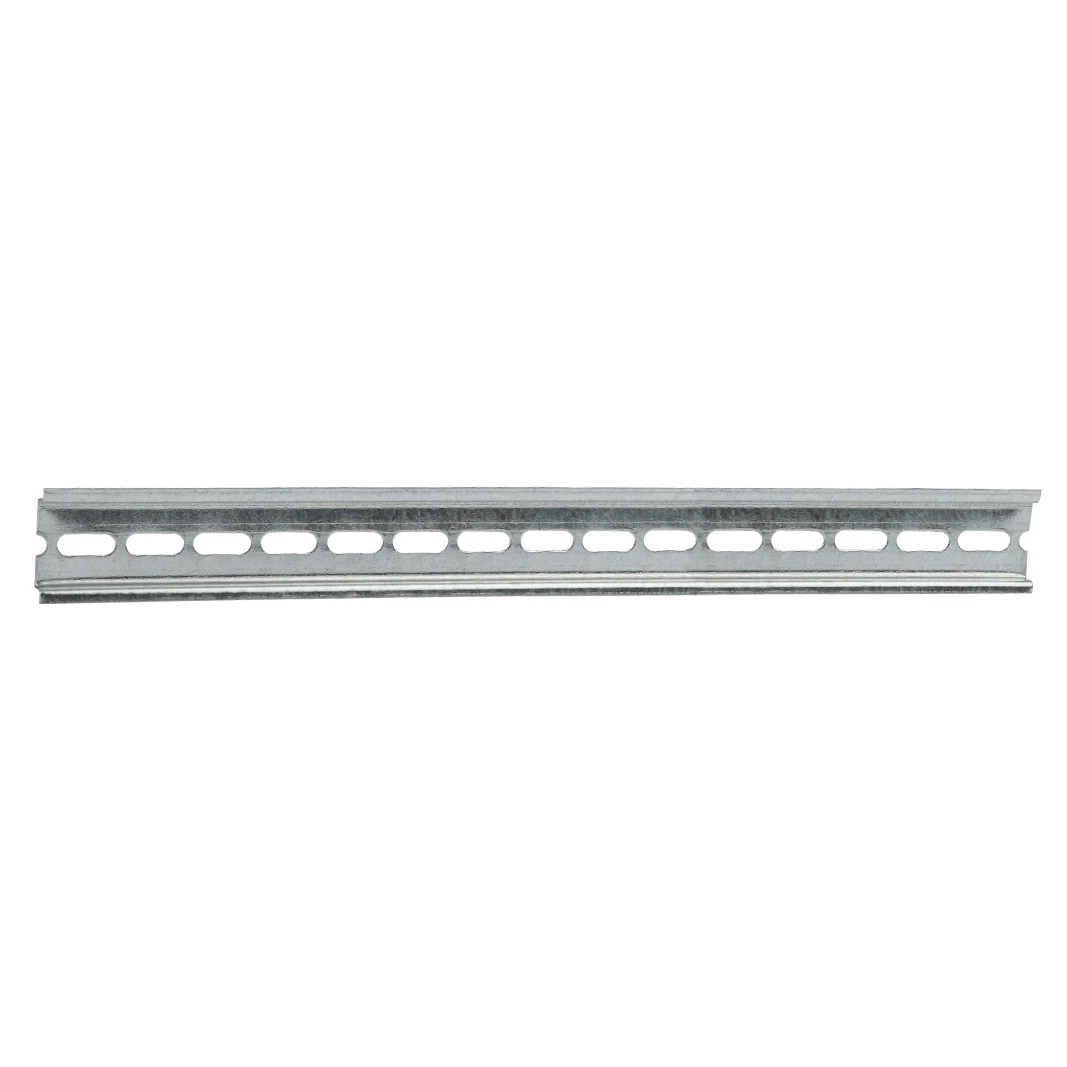

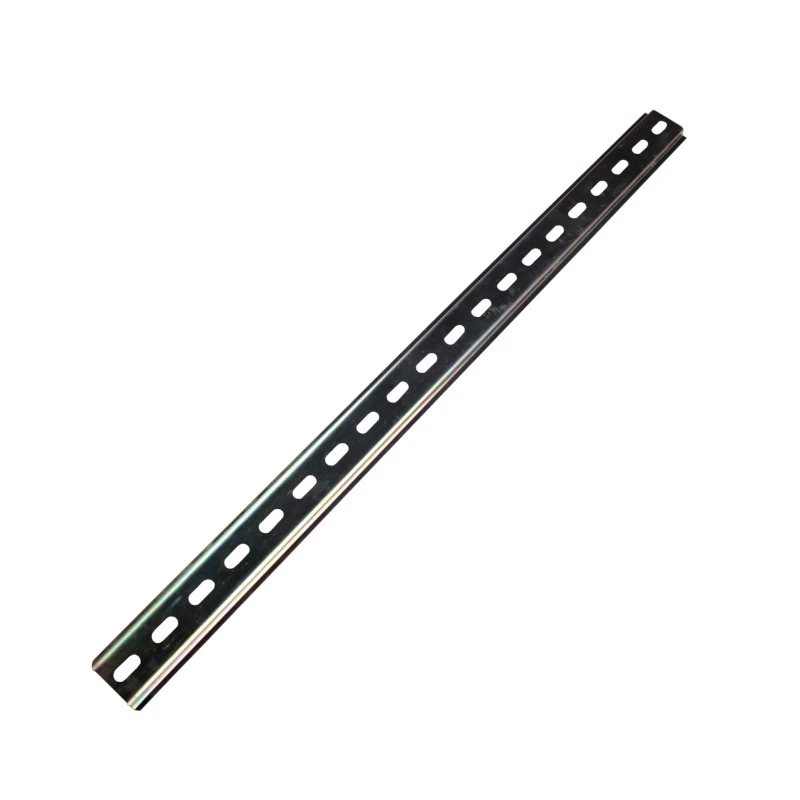

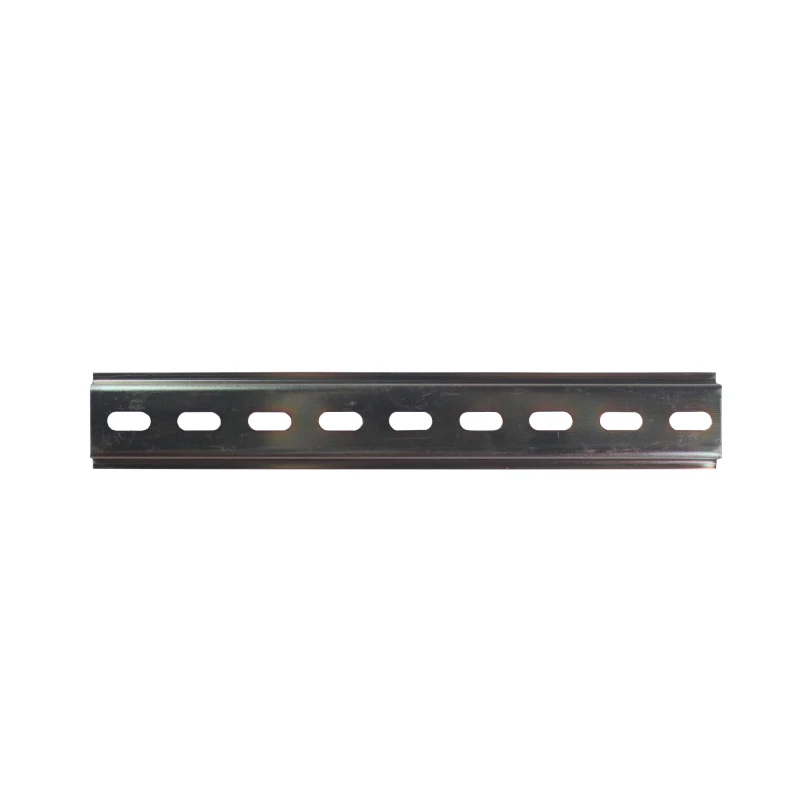

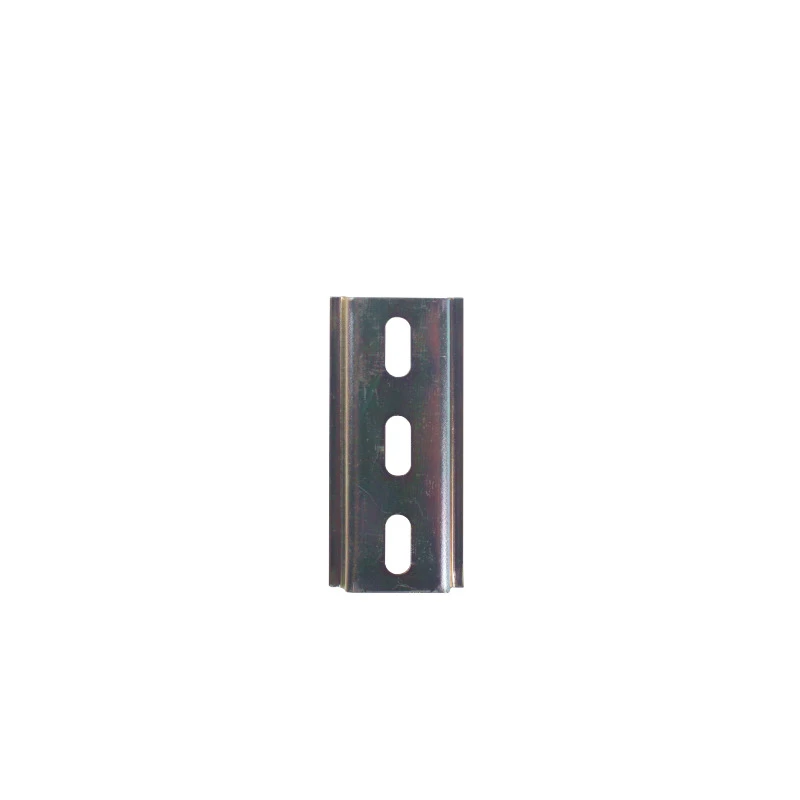

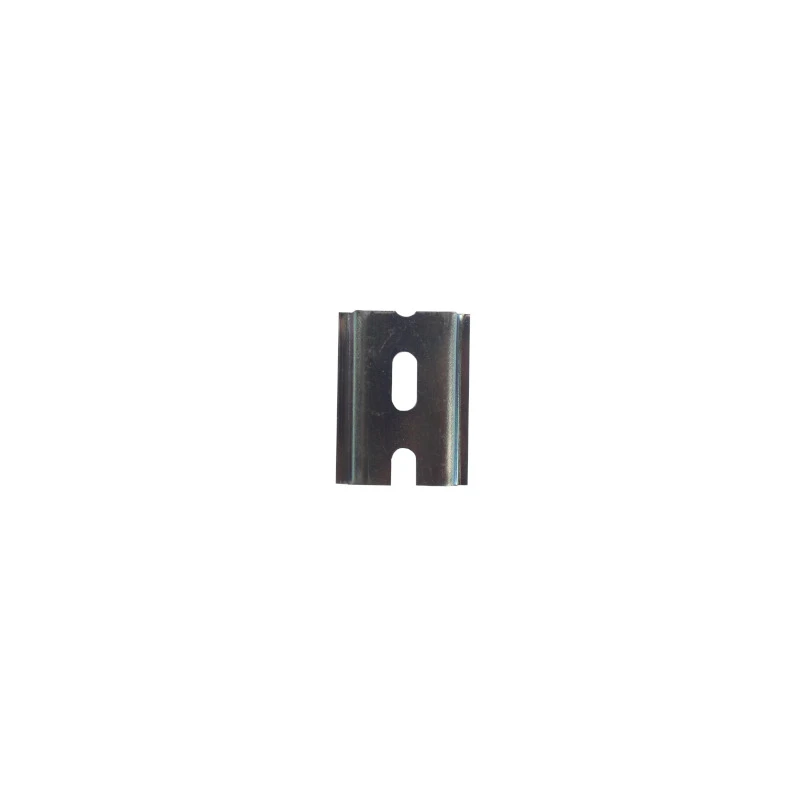

4. Перфорированные и сплошные рейки

DIN-рейки могут иметь отверстия (перфорацию) или быть сплошными.

• Перфорированная DIN-рейка имеет овальные отверстия с шагом 10-20 мм, что упрощает монтаж на поверхность. Они более легкие, что удобно для бытовых или легких конструкций.
• Сплошные рейки отличаются высокой прочностью, их используют там, где нужно выдержать большую нагрузку или избежать деформации во время эксплуатации (например, в промышленных шкафах автоматики).

Материалы изготовления DIN-реек

• Алюминий
• Оцинкованная или хромированная сталь
• Пластик

Сферы применения дин рейки

DIN-рейки используются в:

• бытовых распределительных щитках;
• щитах управления вентиляцией, освещением, автоматикой;
• промышленных электрощитах;
• шкафах для систем охраны, сигнализации, видеонаблюдения;
• лабораторном и учебном оборудовании;
• электротехнических конструкторах и стендах.

DIN-рейка является основой надежного и компактного электромонтажа. Ее применение позволяет стандартизировать процесс инсталляции, обеспечить аккуратность, легкое обслуживание и замену элементов.
