Шина соединительная: надежность и порядок в щите

Шина соединительная - это важный элемент современного электрощитового оборудования, предназначенный для подачи напряжения на группу автоматических выключателей путем их параллельного соединения. Она заменяет устаревший и менее безопасный способ подключения с помощью самодельных проводных перемычек, позволяя быстро и безопасно организовать электрический «шлейф».

Техническое назначение

Основная функция соединительной шины заключается в равномерном распределении фазы или нулевого проводника между несколькими автоматами. Это особенно удобно в случаях, когда нужно запитать сразу 6, 12 или более модульных устройств (автоматов, дифференциальных выключателей, УЗО). Шина обеспечивает контакт одновременно со всеми аппаратами, экономя время монтажа и улучшая качество соединения.

Типы соединительных шин

Шины делятся на несколько основных типов:

1. По форме контактов:

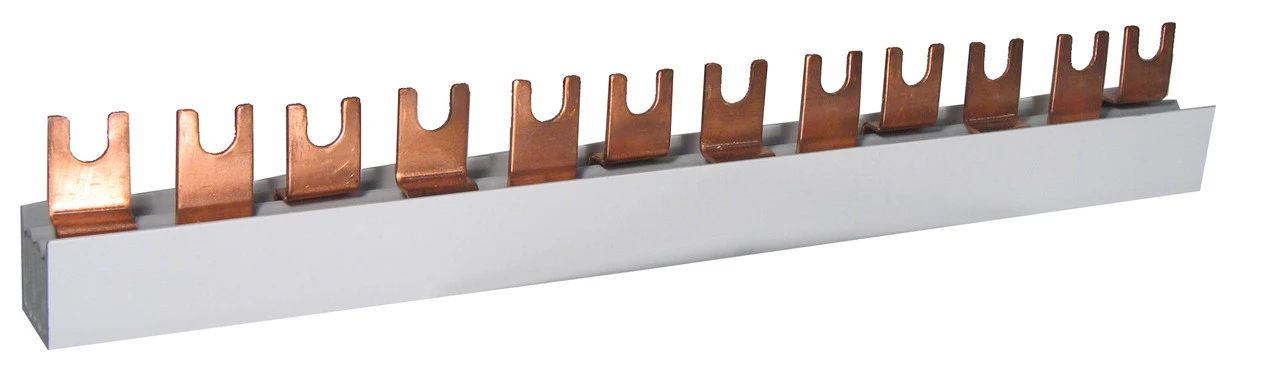

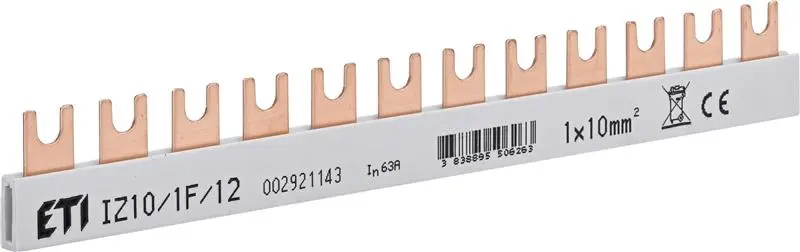

• FORK («вилка») - имеет плоские раздвоенные контакты, которые вставляются сбоку в клемму автомата. Подходят для большинства моделей автоматов стандартного типа.

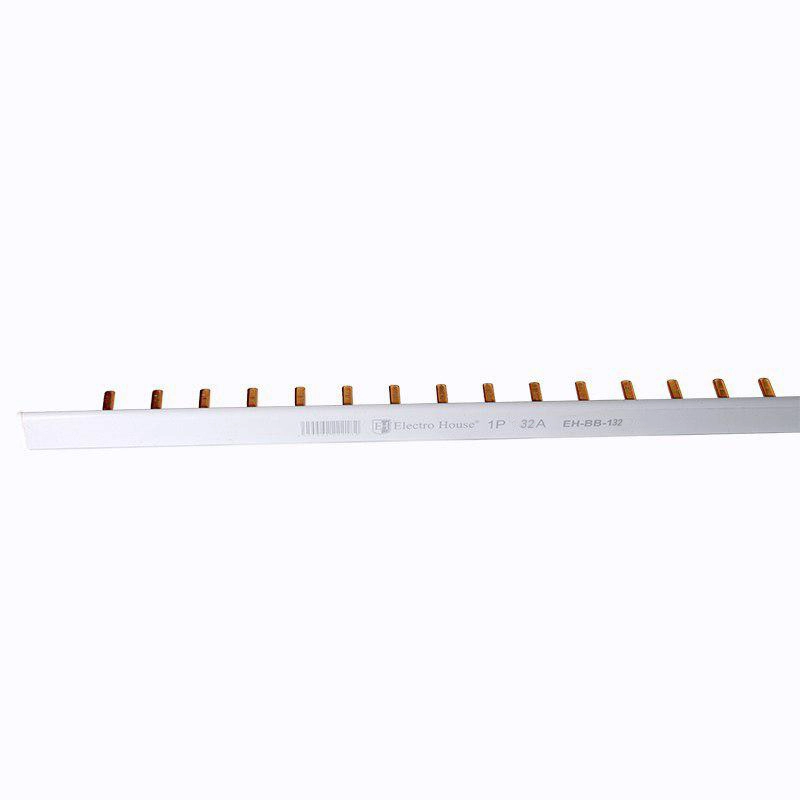

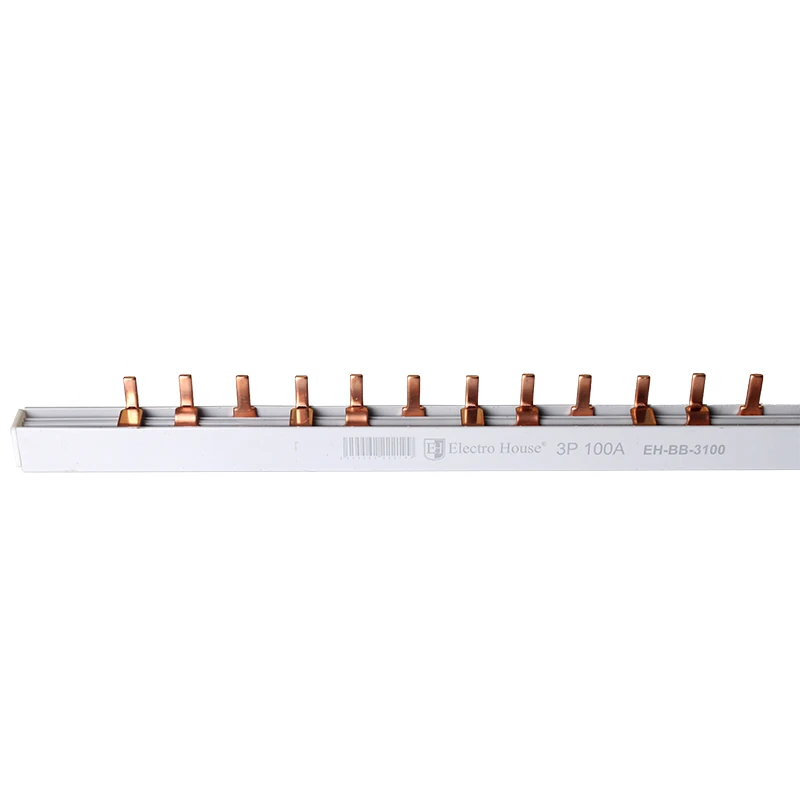

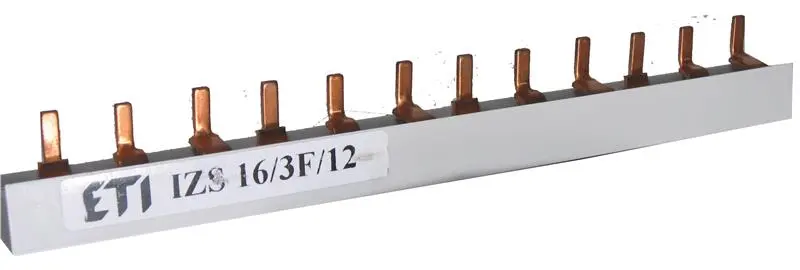

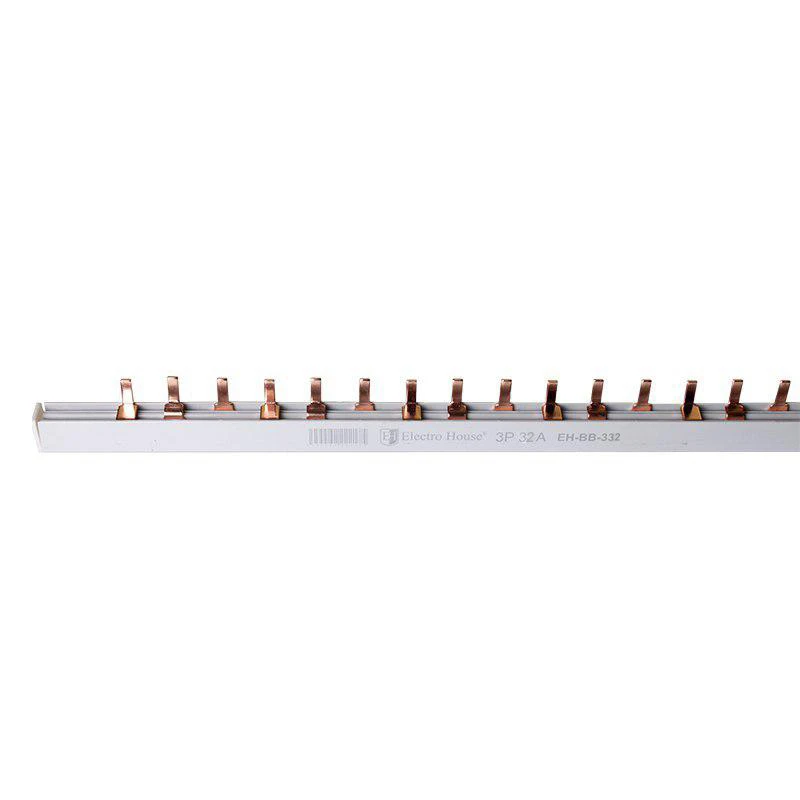

• PIN («гребенка») - имеет штифты, которые вводятся непосредственно в клемму соединения. Считается более универсальной, подходит к широкому спектру автоматических выключателей.

2. Шина соединительная по количеству полюсов:

• Однополюсные - для однофазных линий.

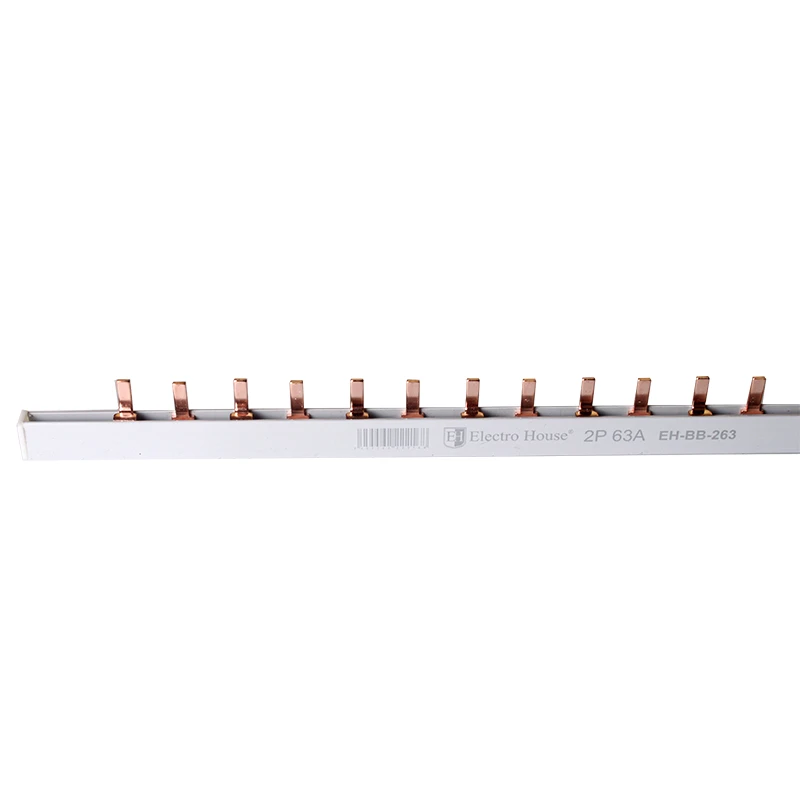

• Двухполюсные - для однофазных сетей с заземлением или нейтралью.

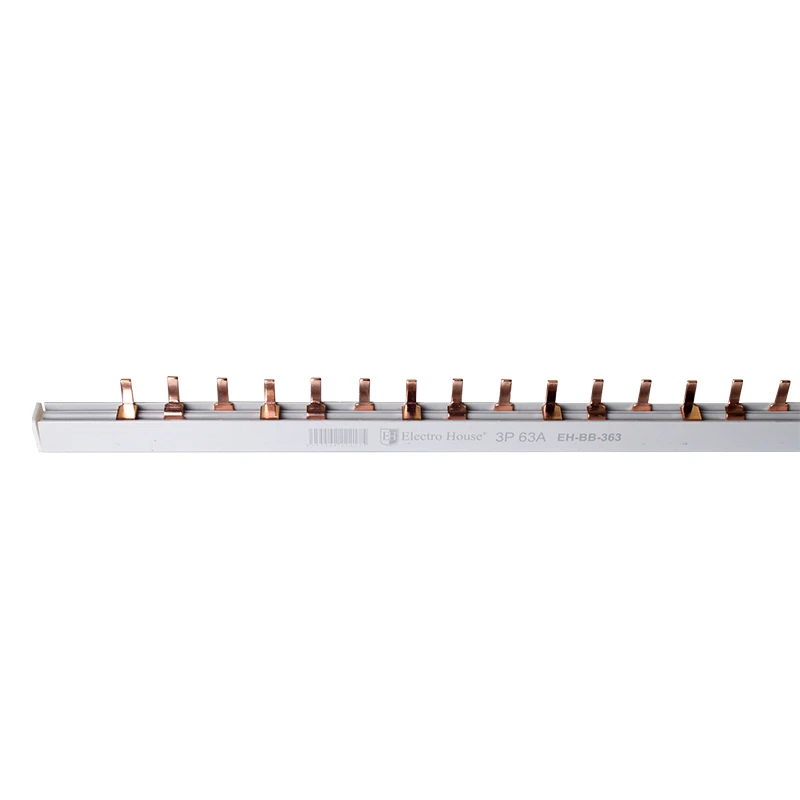

• Трехполюсные - для трехфазных систем.

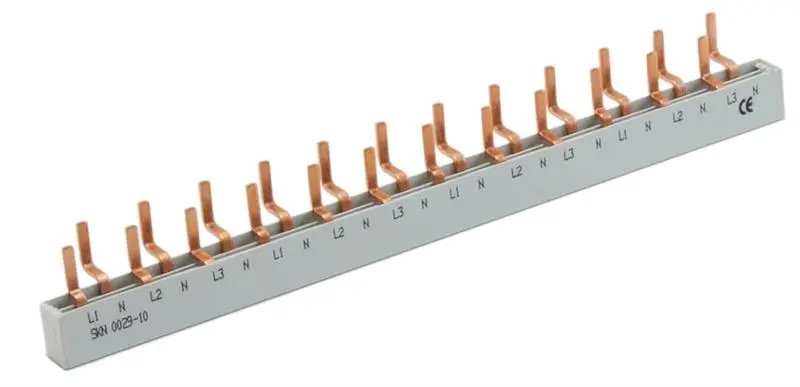

• Четырехполюсные - для трехфазных сетей с нейтральным проводом (N).

3. По номинальному току:

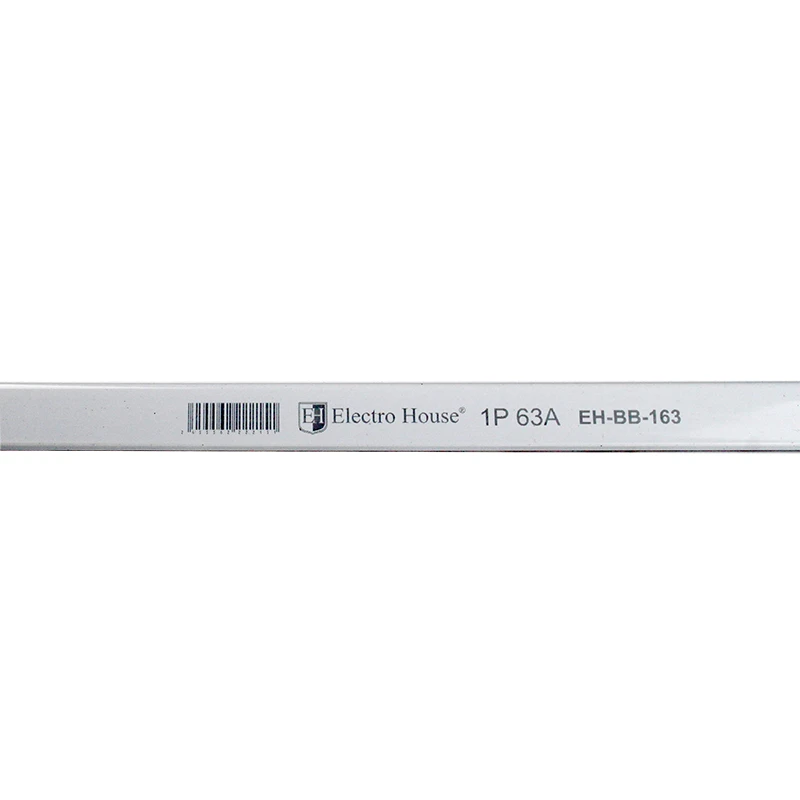

• 63 А - для бытовых и легких коммерческих нагрузок.
• 100 А - для интенсивного промышленного использования или щитов с высоким потреблением.

Преимущества использования шины соединительной соединительной

• Скорость монтажа - подключение до 12 автоматов занимает несколько минут без дополнительных инструментов.
• Надежность соединения - меньше шансов на нагрев или обрыв фазы из-за ослабленного контакта.
• Безопасность - отсутствие оголенных проводов, которые часто остаются при ручном шлейфовании.
• Эстетичный вид - соединение выглядит опрятно и профессионально, что особенно важно для щитов в общественных или промышленных объектах.
• Универсальность - шины подходят к подавляющему большинству современных модульных автоматов, УЗО и реле.

Советы по выбору шины соединительной соединительной

• Проверьте совместимость шины с типом автоматов, которые планируется использовать (вилка или гребенка, расположение клемм).
• Учитывайте количество полюсов и длину шины - они должны соответствовать количеству подключенных модулей.
• Выбирайте шины с надежной изоляцией и маркировкой тока и фаз.
• Обращайте внимание на наличие защитного колпачка - он защищает от случайного прикосновения к токопроводящим частям.

Соединительная шина - это простой, но очень эффективный элемент для организации электроснабжения в щитах. Она позволяет значительно сократить время монтажа, повысить надежность и обеспечить профессиональный вид электрощитового оборудования. Для современного электрика или монтажника - это базовый инструмент, без которого трудно представить качественную сборку сетевого щита.
