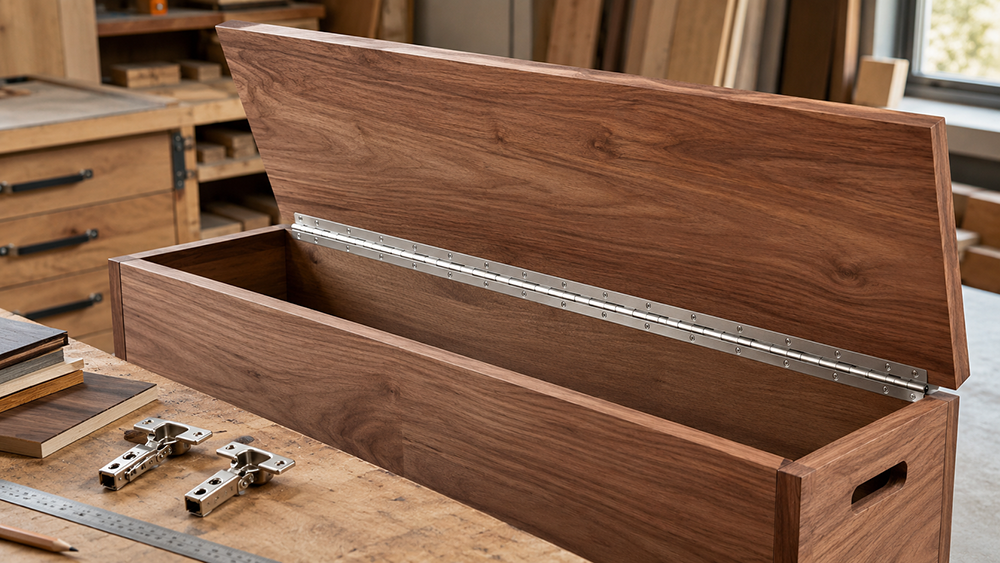

Рояльная петля отличается от чашечной не только формой. Ее длинные крылья и непрерывная ось поддерживают подвижный элемент вдоль значительной части кромки, благодаря чему нагрузка передается не через несколько отдельных точек, а распределяется по протяженной линии. Это может быть полезно для мебельной крышки, длинной дверцы, складного фасада, откидной панели или короба, где конструктору необходима непрерывная опора и предсказуемое положение оси.
В то же время длинная деталь не является универсальным способом исправить слабое основание, неровную кромку или перекошенный корпус. Если монтажная плоскость неровная, отверстия размечены неточно или материал плохо удерживает крепеж, длина петли лишь увеличивает количество мест, в которых может проявиться ошибка. Поэтому рояльный шарнир требует ровного основания, согласованного крепления и точного монтажа по всей длине.
Выбор начинают с функции мебели. Необходимо понять, что именно движется, где проходит ось, как открытый элемент удерживается и какие препятствия расположены рядом. После этого конкретную модель сравнивают по технической документации, а не только по слову «рояльная». Одинаковое общее название не означает одинаковой толщины металла, диаметра оси, карты отверстий, способа монтажа или допустимых условий эксплуатации.

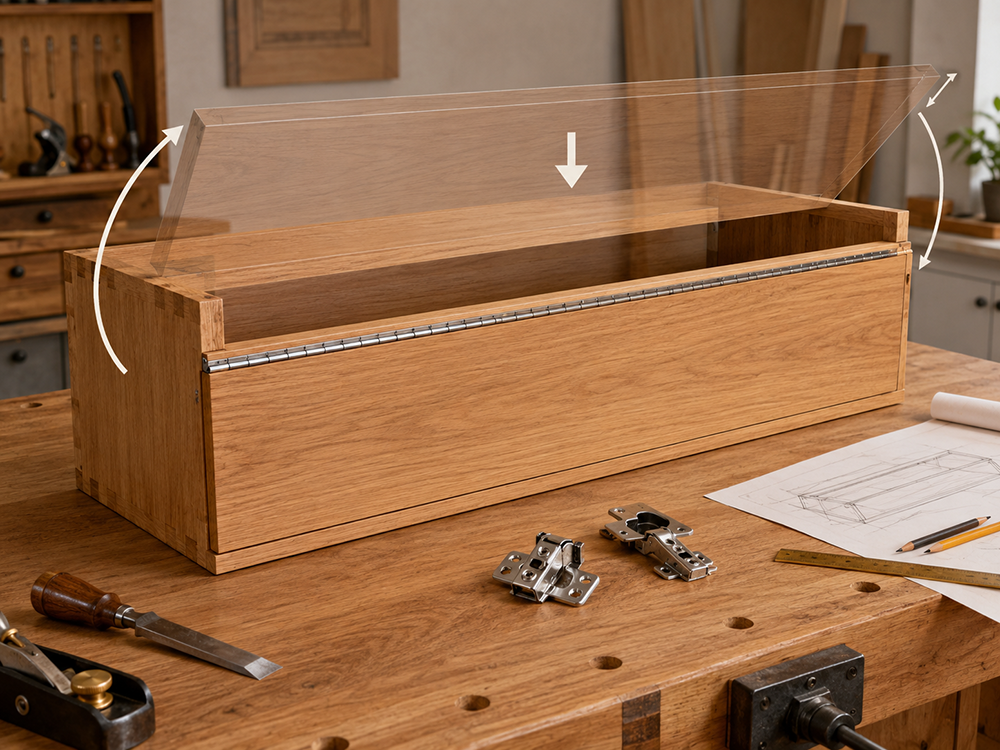

Длинная опорная линия должна соответствовать мебельной задаче
Нарисуйте корпус и подвижный элемент в закрытом и открытом положениях. Обозначьте край крышки или фасада, положение оси и направление нагрузки. Если требуется обычная регулировка накладной дверцы по высоте, глубине и наложению, чашечная система может быть более подходящей. Рояльный тип выбирают тогда, когда конструкция действительно нуждается в непрерывном шарнире.
Перед выбором следует определить:
- какой именно элемент движется — фасад, крышка, перегородка или складная секция;
- нужна ли непрерывная опора по всей длине кромки;
- в каком направлении действует основная нагрузка;
- должна ли деталь удерживаться в открытом положении;
- требуется ли регулировка положения после монтажа;
- какие соседние детали могут ограничивать движение.
Для складной мебельной дверцы проверьте взаимодействие всех полотен. Петля между ними не должна создавать опасное защемление, чрезмерный зазор или конфликт с ручкой. Для откидной крышки отдельно проектируют ограничение движения и удержание в открытом положении: сам по себе шарнир не всегда выполняет эти функции.

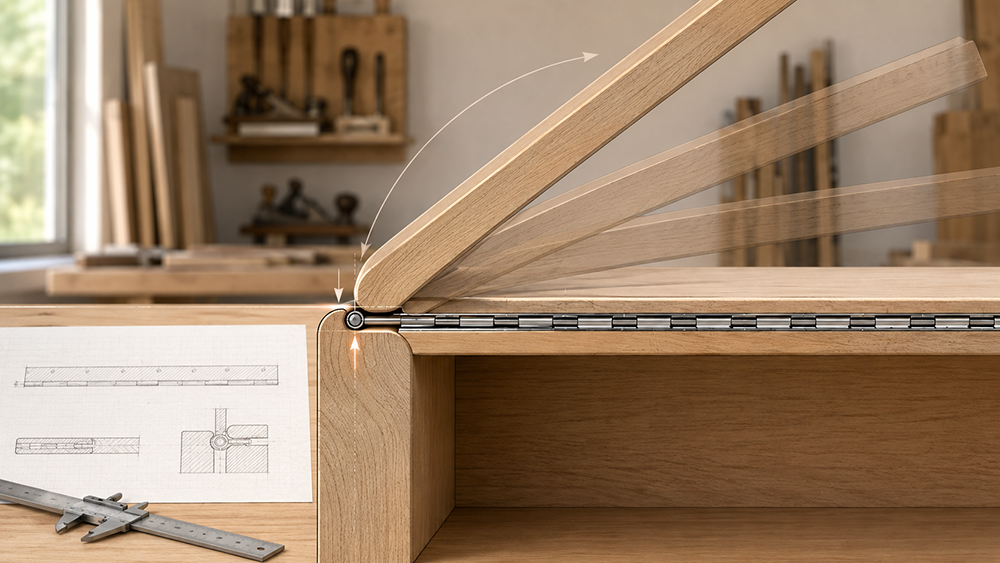

Ось рояльной петли определяет зазор и траекторию
Положение оси относительно плоскостей деталей влияет на то, как расходятся кромки при открывании. Если петлю сместить, утопить или, наоборот, слишком вынести наружу без проверки схемы, фасад может зажать кромку, коснуться корпуса или оставить нежелательный зазор в закрытом состоянии.
Вид сбоку должен показывать толщину обеих деталей, радиусы кромок, ось и крепежные крылья. В чертеж желательно добавить несколько промежуточных положений. Проверяют не только полный поворот, но и первые сантиметры движения, когда кромки часто находятся ближе всего друг к другу.
Покрытие, накладки и кромочный материал также занимают пространство. Их не следует добавлять после того, как монтажный зазор уже определен на необработанной плите. Даже небольшая толщина декоративной кромки или накладки может оказаться критичной возле оси.
Длину мебельного шарнира согласовывают с деталью
Рояльные петли могут продаваться готовыми отрезками или длинными планками, однако возможность изменения длины зависит от конкретного изделия. До любой обработки проверьте документацию, материал, расположение отверстий и требования к защите среза. Не следует считать, что каждую модель можно укорачивать одинаковым способом.
Длина не обязательно должна полностью соответствовать длине кромки, однако ее выбор должен быть обоснован конструкцией. Слишком короткий шарнир концентрирует нагрузку на меньшем участке, а неудачно расположенный край может создать локальную нагрузку возле окончания петли.
После определения необходимой длины проверьте, где будет заканчиваться ось и не будет ли она мешать боковинам, декоративным накладкам или соединениям корпуса. Край шарнира не должен образовывать острый доступный выступ.
Если конструкция состоит из нескольких секций, не разделяйте петлю произвольно. Разрывы изменяют опорную линию и распределение креплений. Такое решение должно быть заложено в чертеже, а не возникать во время монтажа из-за нехватки детали.
Материал и покрытие проверяют с учетом условий эксплуатации мебели
Название металла не дает полного ответа о пригодности изделия. Важны конкретное исполнение, покрытие, влажность, возможный контакт с бытовыми веществами и видимость фурнитуры. Для кухни или ванной условия отличаются от сухого шкафа, поэтому решение подтверждают документацией конкретной модели.
Для видимой петли декоративность может быть не менее важна, чем механические свойства. Цвет металла, форма узла оси, качество поверхности и внешний вид крепления влияют на восприятие мебели. Если шарнир остается снаружи, желательно проверить реальный образец рядом с фасадом, а не оценивать оттенок только по фотографии.
Также проверьте совместимость материалов крепежа и петли. Неподходящее сочетание может повлиять на долговечность или внешний вид. Для зон с повышенной влажностью особенно важно учитывать защиту не только самой петли, но и винтов и других металлических элементов.

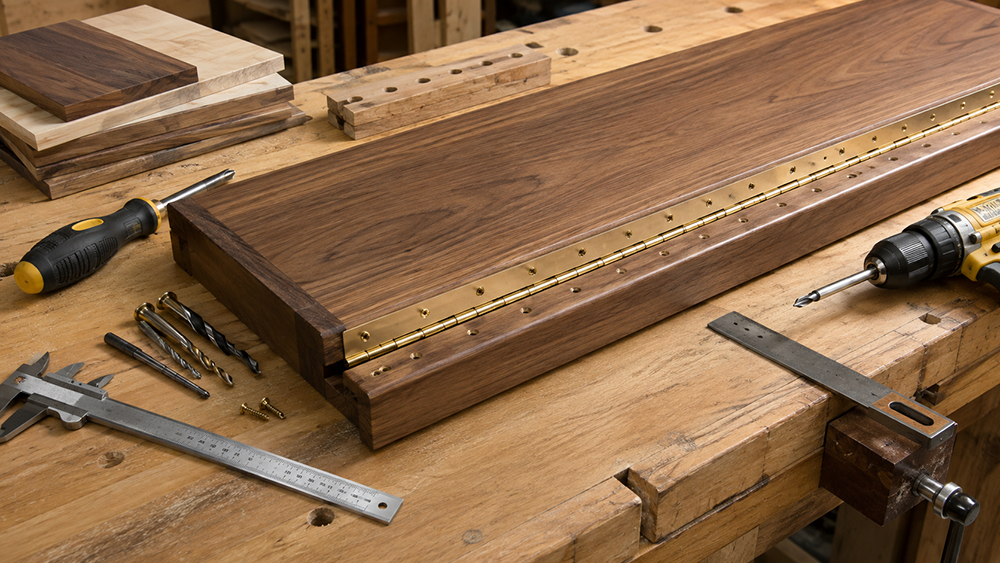

Крепление вдоль кромки требует прочного основания
Большое количество отверстий не гарантирует надежности, если они расположены в слабой зоне плиты. Проверьте толщину детали, расстояние до кромки, материал основания и рекомендованный крепежный элемент. Не переносите способ монтажа с массива древесины на ДСП, МДФ или тонкую плиту без проверки.
Для длинного фасада важна не только прочность отдельного самореза, но и стабильность всей кромки. Если материал имеет повреждения, расслоения или ранее использованные отверстия, это учитывают еще до разметки. Крепеж не должен попадать в ослабленные участки только ради сохранения стандартного шага.
При подготовке крепления проверяют:
- толщину и материал основания;
- расстояние каждого отверстия от кромки;
- диаметр и длину рекомендуемого крепежа;
- шаг отверстий вдоль петли;
- состояние материала в местах завинчивания;
- возможность предварительного сверления;
- доступ инструмента ко всем точкам крепления.
Разметка должна сохранять единую ось. Если каждый винт тянет крыло в свою сторону, длинная петля начинает работать с внутренним перекосом. Из-за этого движение может стать тугим, ось — нагружаться неравномерно, а фасад — постепенно смещаться.
Сначала деталь фиксируют в проектном положении, проверяют движение, а затем завершают крепление по согласованной технологии. Не следует пытаться выровнять длинную петлю последовательным сильным затягиванием винтов: крыло может повторить неровность основания или деформироваться.
Отверстия рояльной петли не заменяют правильную разметку
Даже если заводская петля имеет множество готовых отверстий, они не определяют автоматически правильное положение механизма на мебели. Сначала задают проектную ось, положение крыльев и зазоры, а уже затем переносят точки крепления на основание.
Для длинных деталей полезно контролировать положение не только в начале и в конце, но и в нескольких промежуточных точках. Небольшое смещение, почти незаметное на коротком участке, на длинном шарнире может превратиться в выраженный перекос.
Если монтаж выполняют одновременно на двух деталях, важно не допустить накопления погрешности. Крышку или фасад временно фиксируют в нужном положении, формируют расчетный зазор и только после этого переносят отверстия.

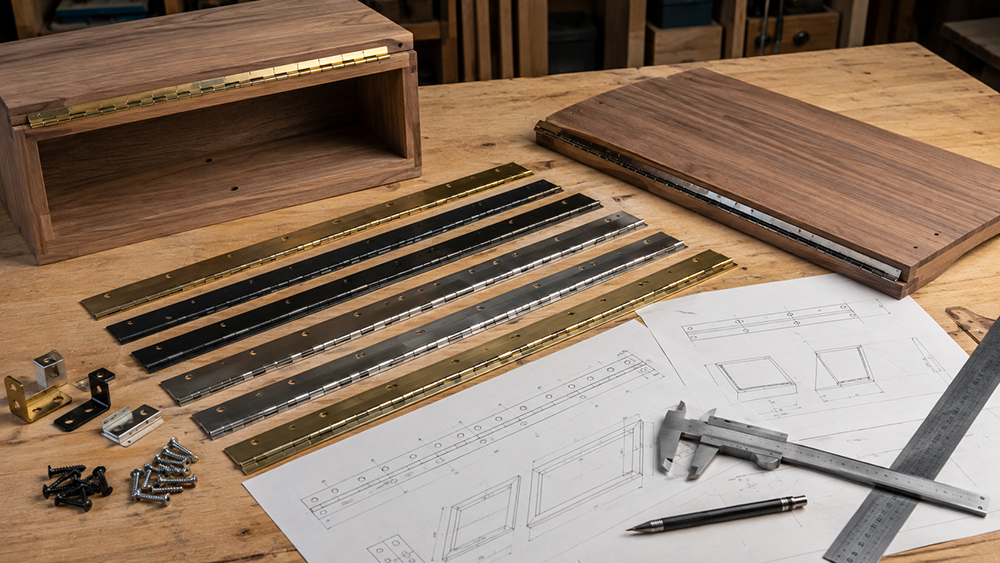

Перед заказом формируют карту узла
Подбор по фотографии или только по длине может привести к ошибке. Две рояльные петли одинаковой длины могут отличаться шириной крыльев, диаметром оси, толщиной металла, шагом отверстий и способом обработки поверхности.
Перед монтажом запишите:
- назначение подвижной мебельной детали;
- длину, ширину и толщину фасада или крышки;
- примерную массу подвижного элемента;
- положение оси относительно кромок;
- необходимый угол и траекторию движения;
- материал и исполнение петли;
- допустимый способ изменения длины;
- ширину крыльев и карту отверстий;
- тип рекомендуемого крепежа;
- состояние основания по всей линии;
- дополнительные ограничители, упоры или поддерживающие механизмы;
- полный артикул и источник технического чертежа.
В каталоге рояльных петель для мебели можно сформировать список подходящих вариантов. После этого каждую позицию следует сопоставить с картой конкретного мебельного узла. При подборе мебельное назначение целесообразно отделять от технических люков, промышленных коробов и других немебельных конструкций, где условия работы могут существенно отличаться.
Контрольный фрагмент выявляет ошибку до запуска серии
Если мебель производится серийно, соберите реальный фрагмент с тем же материалом, кромкой, креплением и петлей. Проверьте прямолинейность оси, зазор и движение в нескольких положениях. Для большой крышки испытывают полностью оснащенный элемент, а не облегченную заготовку.
Проведите несколько циклов и повторно осмотрите все точки крепления. Ни крыло петли, ни основание не должны смещаться. Если появляется трение, определите его точное место и вернитесь к положению оси и величине зазора, а не пытайтесь решить проблему более сильным затягиванием отдельного винта.
После приемки сохраните артикул, длину, способ подготовки, карту отверстий и фотографии готового узла. Рояльная петля дает преимущество только тогда, когда длинная опорная линия спроектирована как часть мебели и может быть повторена без монтажных импровизаций.
