Скрытые направляющие привлекают аккуратным внешним видом: когда ящик открыт, на его боковинах нет металлических телескопических профилей. Но невидимый механизм не означает более простого проектирования. Напротив, система под дном связывает между собой ширину короба, конструкцию дна, заднюю стенку, положение фиксаторов и регулировку фасада. Если взять размеры ящика под боковые направляющие, а затем просто «переставить рейки вниз», результат почти наверняка потребует переделки.
Безопасный порядок начинается с конкретного артикула. Необходимо знать его длину, тип выдвижения, допустимую толщину деталей, способ зацепления короба и комплект совместимых элементов. После этого монтажная схема превращается в карту раскроя, сверления и проверки.

Почему нижний монтаж изменяет весь короб
У боковой телескопической направляющей рабочий профиль расположен между стенкой корпуса и боковиной ящика. У скрытой — под дном, поэтому нагрузка передаётся иначе, а короб удерживается системой зацеплений и фиксаторов. Это влияет не только на внешнюю ширину. Важными становятся положение дна относительно боковин, форма задней части и доступ к передним регулировочным элементам.
Даже две системы скрытого монтажа одинаковой длины могут требовать разных деталей. Одна работает с определённой толщиной материала и конкретным вырезом, другая — с другим типом фиксатора или заднего зацепления. Поэтому универсальная карта раскроя «для скрытых направляющих» опасна. Карта должна относиться к серии, а в идеале — к конкретной конфигурации.

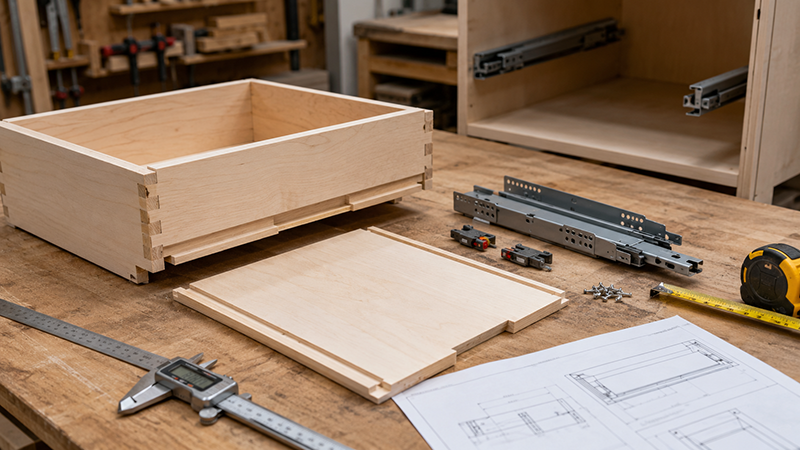

Дно проектируют вместе с направляющей
Первый вопрос — где расположено дно: между боковинами, в пазу или по другой схеме. От этого зависят внутренний объём и расстояние между нижней плоскостью короба и механизмом. Если опустить или поднять дно без учёта схемы, ящик может не установиться на направляющие или конфликтовать с фиксаторами.
При проектировании дна необходимо проверить следующие параметры:
- расположение дна относительно нижних кромок боковин ящика;
- допустимую толщину материала, указанную производителем системы;
- расстояние между нижней плоскостью дна и рабочими элементами направляющих;
- размеры и положение вырезов, необходимых для зацеплений или фиксаторов;
- жёсткость дна с учётом ширины ящика и будущей нагрузки;
- способ крепления дна к боковинам и задней стенке.
Второй вопрос — жёсткость. Широкое дно под весом содержимого может прогибаться, даже если сами направляющие имеют достаточную заявленную грузоподъёмность. Механизм не усиливает слабый материал автоматически. Необходимо оценить ширину ящика, толщину и способ крепления дна, фасад и реальное содержимое. Когда производитель системы устанавливает ограничения, они имеют приоритет над привычным решением мастерской.
Не стоит делать вырезы «с запасом», чтобы облегчить установку. Чрезмерный зазор может лишить опоры элемент, который должен точно передавать нагрузку. Размеры переносят со схемы, а первый комплект деталей проверяют на реальной паре направляющих.

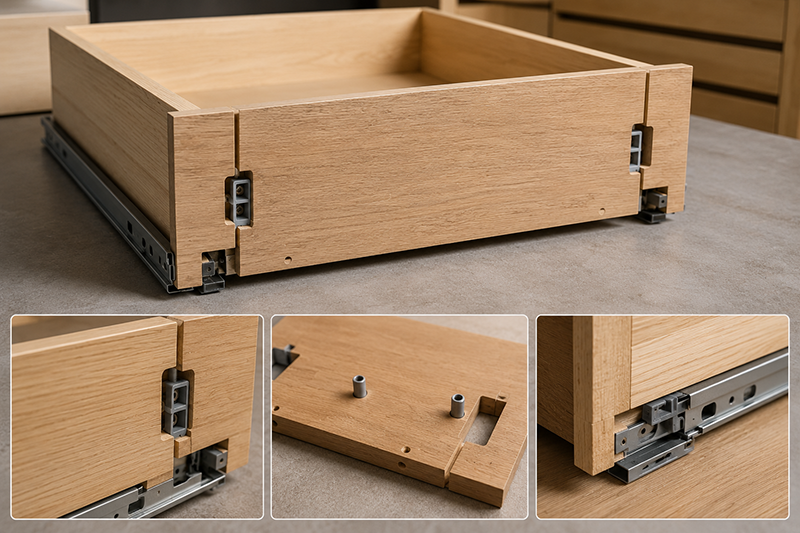

Задняя стенка отвечает за правильное зацепление
Задняя часть короба часто имеет специальные места для вхождения штифтов, зацепов или других элементов системы. Если отверстие смещено, одна сторона может установиться на направляющую, а вторая останется немного приподнятой. Внешне это проявляется перекосом фасада, разным усилием при закрывании или невозможностью зафиксировать ящик.
Разметку выполняют от одной базовой плоскости. Не следует последовательно переносить размер с левой детали на правую или с первого ящика на следующий — так накапливается погрешность. Для серии коробов полезен шаблон сверления, но его создают только после успешной сборки контрольного модуля.
Также проверяют, не ослабляет ли вырез узкую заднюю стенку и достаточно ли места для крепления. Если конструкция не соответствует документации системы, лучше изменить деталь на этапе чертежа, а не подрезать её во время монтажа.

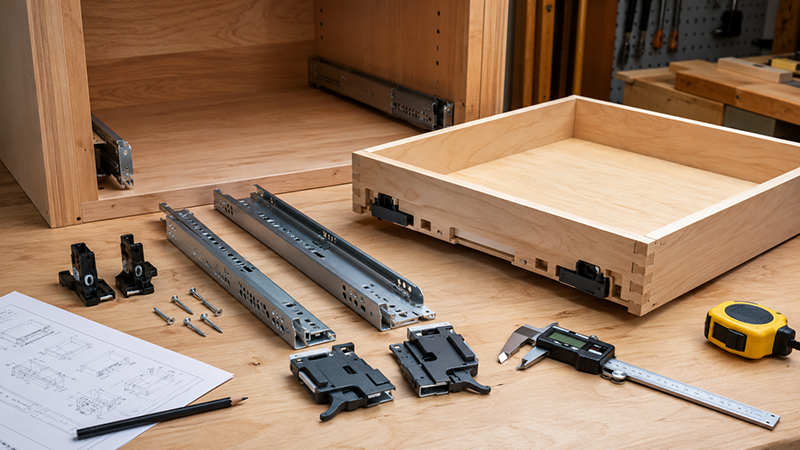

Фиксаторы не являются необязательным аксессуаром
Передние фиксаторы соединяют ящик с направляющими, позволяют снять его и, в зависимости от системы, могут обеспечивать регулировку. Они имеют левое и правое исполнение или другую определённую комплектность. Похожий внешний вид не подтверждает совместимость с любой направляющей того же бренда.
При формировании комплекта на один ящик необходимо проверить:
- артикул левой и правой направляющих или артикул готовой пары;
- совместимость левого и правого фиксаторов с выбранной серией;
- наличие задних зацеплений, штифтов или других опорных элементов;
- количество компонентов в каждой товарной позиции;
- тип и количество рекомендованного крепежа к материалу;
- наличие регулировок и доступ к ним после установки фасада.
При заказе проверяют артикул направляющих и артикулы фиксаторов как единый узел. Если в карточке товара указана одна штука, а для ящика нужна пара, количество рассчитывают отдельно. Важно также не забыть крепёж, предусмотренный производителем для фиксации к материалу.
Когда фиксатор установлен неточно, язычок может не входить в рабочее положение. Попытка дожать ящик силой способна повредить пластиковую деталь или сместить направляющую. Правильная реакция — снять короб, проверить геометрию, высоту и положение элементов, а не увеличивать усилие.

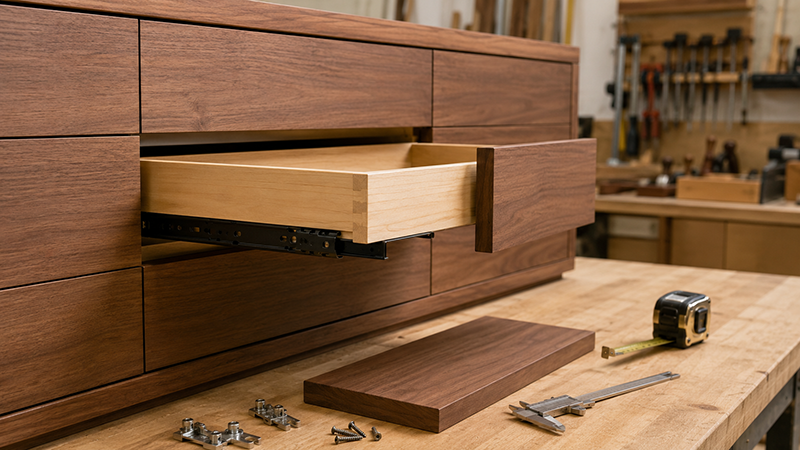

Фасад регулируют после достижения стабильного движения
Сначала ящик проверяют без декоративного фасада или с ним в предварительном положении, если конструкция это позволяет. Короб должен равномерно двигаться, фиксироваться с обеих сторон и сниматься предусмотренным способом. Только после этого переходят к зазорам между фасадами.
Регулировка зависит от системы: доступными могут быть изменение высоты, бокового положения, наклона или другие корректировки. Нельзя считать, что каждая скрытая направляющая имеет полный набор регулировок. Возможности и порядок настройки сверяют в документации конкретной модели.
Тяжёлый или широкий фасад увеличивает нагрузку и может подчеркнуть ошибку монтажа. После его установки повторно проверяют закрывание, одинаковость зазоров и работу доводчика или Push-to-Open, если такая функция предусмотрена.

Полное и частичное выдвижение оценивают по доступу
В категории направляющих скрытого монтажа для ящиков представлены системы с разным типом выдвижения и способом закрывания. Полное выдвижение уместно, когда необходимо видеть всю глубину — например, в коробе с мелкими принадлежностями или органайзером. Частичного может быть достаточно для неглубокого ящика с крупными лёгкими вещами.
Не стоит выбирать полное выдвижение только потому, что оно кажется более высоким классом. С увеличением рабочего хода возрастает важность жёсткого корпуса, точного крепления и распределения веса. Нужен не максимальный набор характеристик, а предсказуемое поведение конкретного ящика.

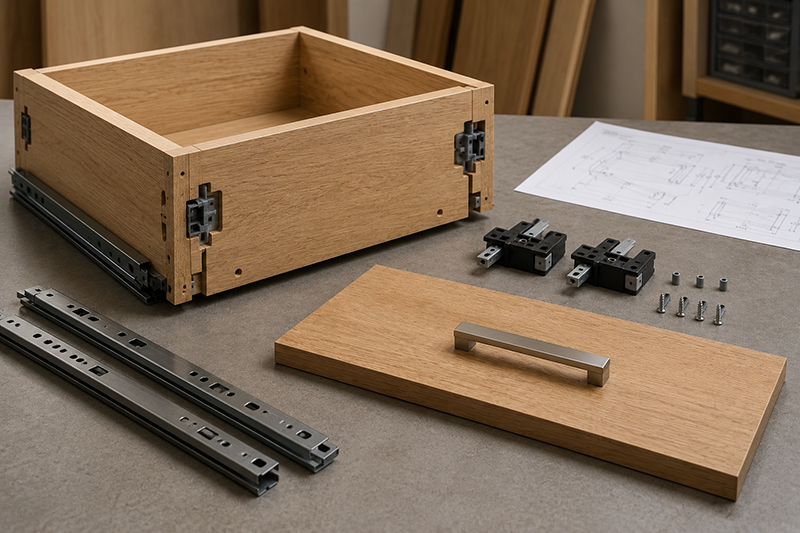

Контрольный модуль превращает схему в проверенное решение
Соберите один ящик из материалов проекта. Установите обе направляющие, фиксаторы и задние зацепления. Убедитесь, что короб устанавливается без удара, фиксируется одновременно слева и справа и проходит всю траекторию без заедания. Затем добавьте фасад и нагрузку, близкую к рабочей.
Во время проверки контрольного модуля необходимо последовательно оценить:
- посадку короба на направляющие без перекоса и чрезмерного усилия;
- одновременное срабатывание левого и правого фиксаторов;
- равномерность движения по всей траектории выдвижения;
- возможность снять ящик предусмотренным производителем способом;
- положение фасада и одинаковость зазоров после регулировки;
- поведение дна, корпуса и направляющих под нагрузкой, близкой к реальной.
Зафиксируйте размеры дна и задней стенки, координаты сверления, артикулы всех компонентов и положение после регулировки. Если обнаружена проблема, измените чертёж контрольного модуля и повторите тест. Только после успешной проверки детали можно запускать в серию.

Главное преимущество скрытой системы — не только аккуратный вид открытого ящика. Хорошо спроектированный узел обеспечивает точное движение, предусмотренное снятие и возможность аккуратно выставить фасады. Но эти преимущества появляются только тогда, когда короб создают под механизм, а не пытаются приспособить механизм к уже готовому коробу.
