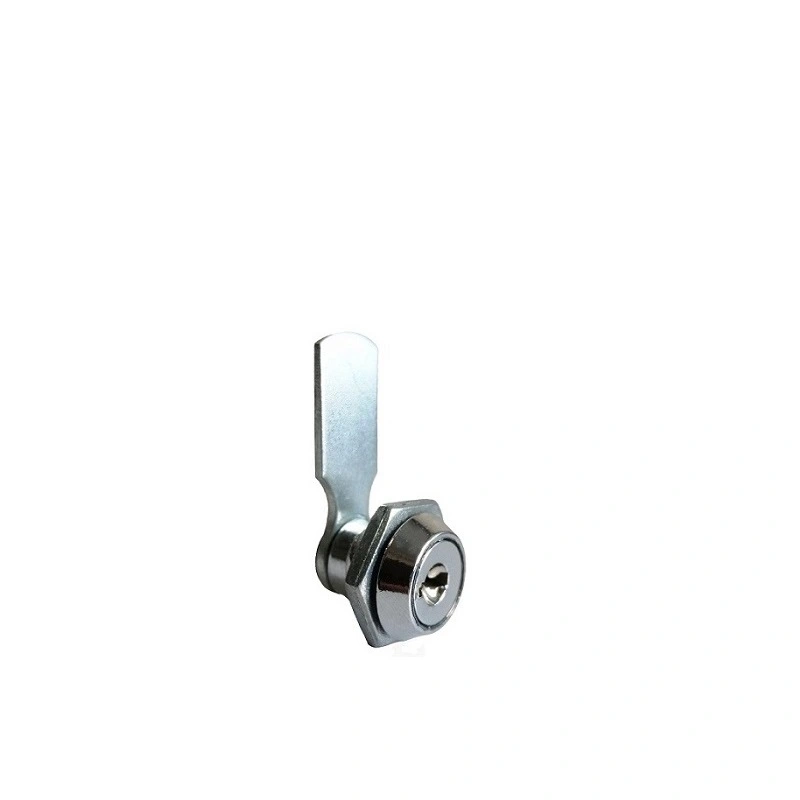

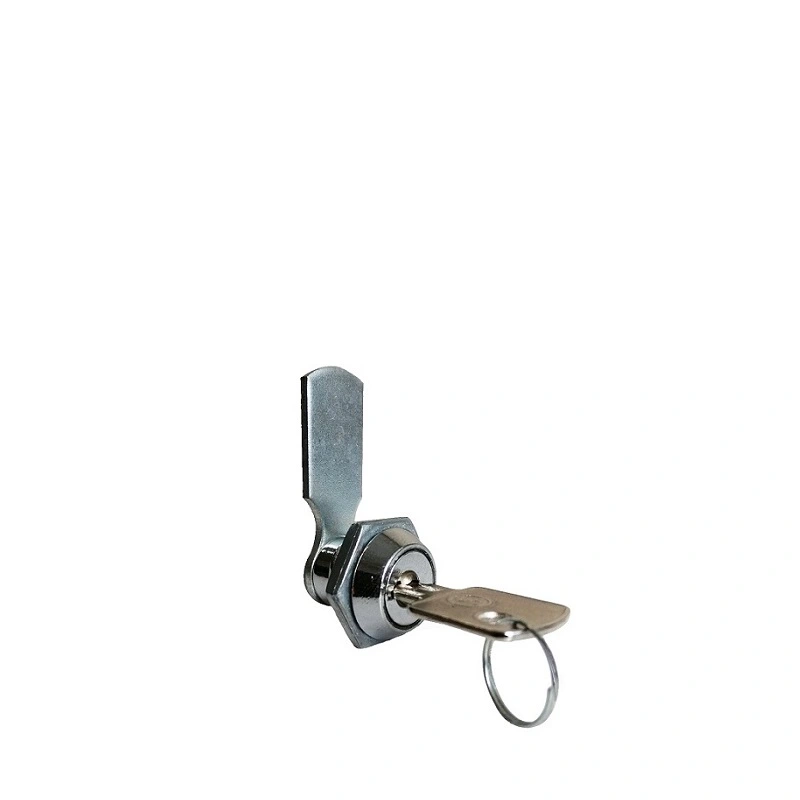

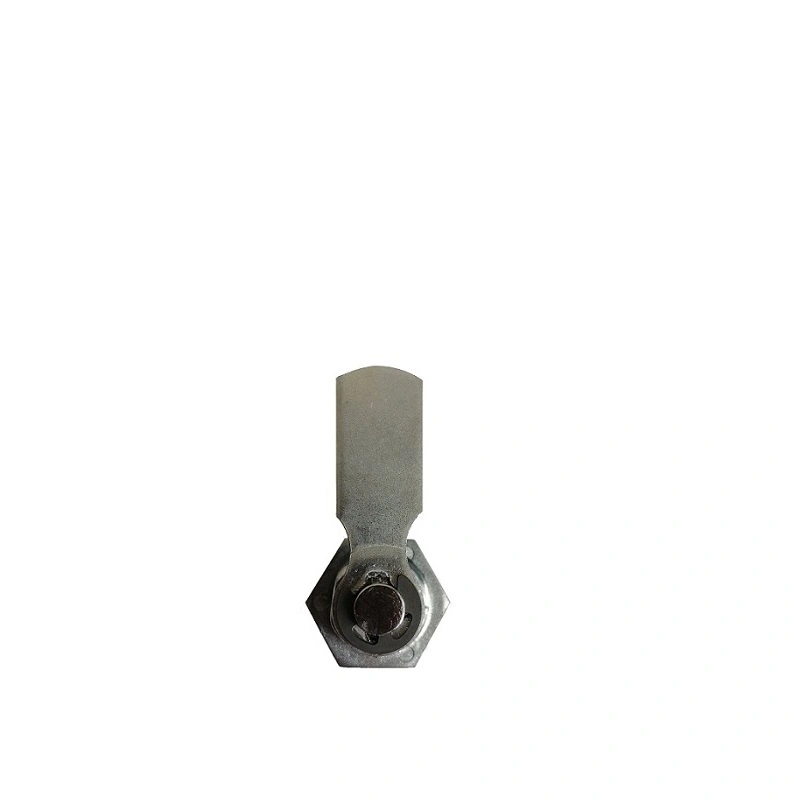

Замок для электрощитового оборудования с ключом мини RZ 219-1-5 Хром
- Код DE-00059004
- Бренд RZ
- Артикул RZ 219-1-5
- Общая высота корпуса 21,3 мм
- Общая ширина корпуса 21 мм
- Общая высота с планкой 21,3 мм
- Ширина планки 21 мм
- Толщина планки 4 мм
- Расстояние от центра квадрата до нижнего края корпуса 9,4 мм
- Глубина корпуса от планки к задней стенке 12,6 мм
- Длина язычка/ригеля 35,8 мм
- Длина резьбового стержня/глубина монтажной части 13,9 мм
- Габариты лицевой части замка 19,1 мм
- Диаметр монтажного отверстия под корпус замка 16 мм
- Ширина прорези под язычок / под С-образный выступ 13,2 мм
- Длина рычага / штанги 35,8 мм
- Диаметр трубы, мм 16
- Рабочая высота узла/монтажная высота 21,3 мм
- Тип ригеля Прямой
- Тип установки замка Врезной
- Материал корпуса Цинк
- Цвет Хром
- Тип использования замка Для электрощитового оборудования
- Механизм закрытия Ригельный
- Высота, мм 13.5
- Колличество ключей 1
- Материал Цинк
- Комплектующие к замку Ключ
- Степень защиты IP65
- Материал вставки Цинк
- Вставка Один ключ
- Страна-производител Китай
Основное о модели
Замок для электрощитового оборудования с ключом «мини» RZ 219-1-5 Хром — это врезной ригельный замок, предназначенный для закрытия дверей металлических распределительных щитов, шкафов автоматики и телеком-корпусов. Корпус и вставка выполнены из цинкового сплава с хромированным покрытием. Ригель прямой, длина около 35 мм, резьба ≈ 13,5 мм. Посадочное отверстие ≈ 14,3×16 мм. Степень защиты IP65 обеспечивает защиту от пыли и струй воды. :contentReference[oaicite:2]{index=2}
Для чего используется
Модель RZ 219-1-5 используется для металлических щитов, распределительных шкафов, телеком-корпусов и панелей управления, когда требуется компактное устройство с ключом. Подходит для дверей толщиной примерно 1–3 мм и обеспечивает надёжную фиксацию без люфта.
Основные преимущества
- Корпус из хромированного цинкового сплава — устойчив к коррозии и износу.
- Ригель ≈ 35 мм и резьба ≈ 13,5 мм упрощают монтаж в компактных щитах.
- Посадочное отверстие ≈ 14,3×16 мм — подходит для быстрой установки.
- Класс защиты IP65 — надёжность в тяжёлых условиях.
- Ключ один, тип «английский» — удобно для сервисного доступа.
Совместимость с другими комплектующими
Используется с металлическими шкафами, распределительными щитами и корпусами автоматики. Совместим с петлями, уплотнителями, направляющими и другой фурнитурой. Для других типов дверей доступны вариации с более длинным или изогнутым ригелем.
Советы по монтажу или выбору

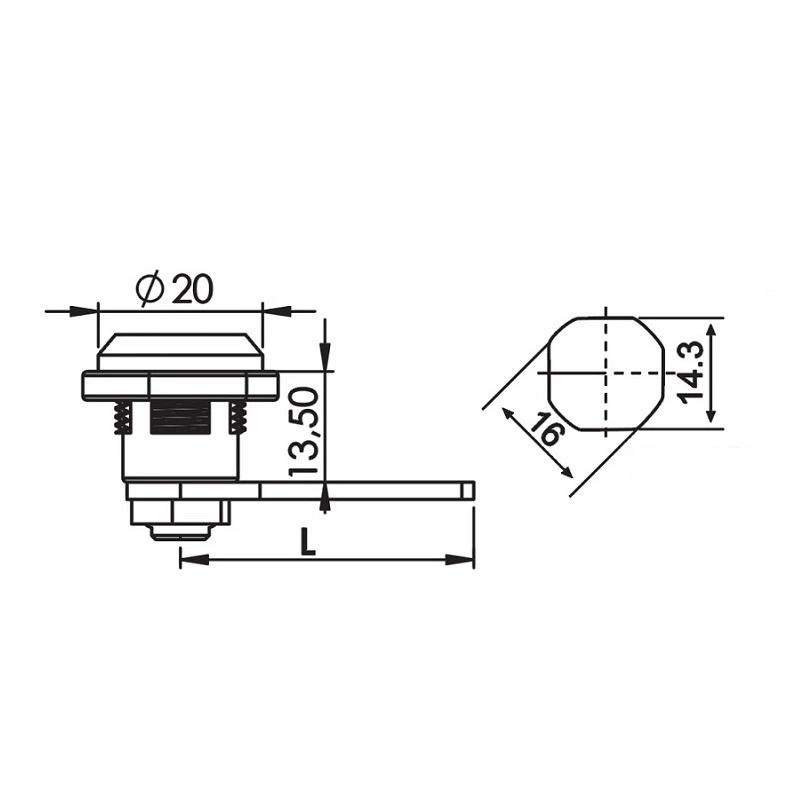

Убедитесь, что отверстие под замок ≈ 14,3×16 мм. Замок фиксируется гайкой изнутри, монтаж прост. Отрегулируйте ригель, чтобы дверь плотно прилегала, но не была поджата чрезмерно. В случае влажной среды используйте уплотнитель. Проверяйте крепление регулярно, чтобы избежать ослабления при вибрации.
Сравнительная таблица
| Модель | Основная характеристика | Особенность |
|---|---|---|
| RZ 219-1-5 | Цинковый сплав, ригель ≈ 35 мм, IP65 | Компактный вариант с ключом «мини» |
| RZ L181.А.1-10045 | Цинковый сплав, прямой ригель ≈ 46 мм, IP65 | Для стандартных электрощитов |
| RZ L182.1.A-10445 | Полиамид, ригель ≈ 46 мм, изгиб 4 мм | Лёгкий вариант с изгибом ригеля |
Короткий вывод
Замок RZ 219-1-5 Хром — компактное и надёжное решение для электрощита. Обеспечивает безопасную фиксацию дверцы, удобство монтажа и высокую степень защиты в малогабаритных корпусах.
