Нет в наличии

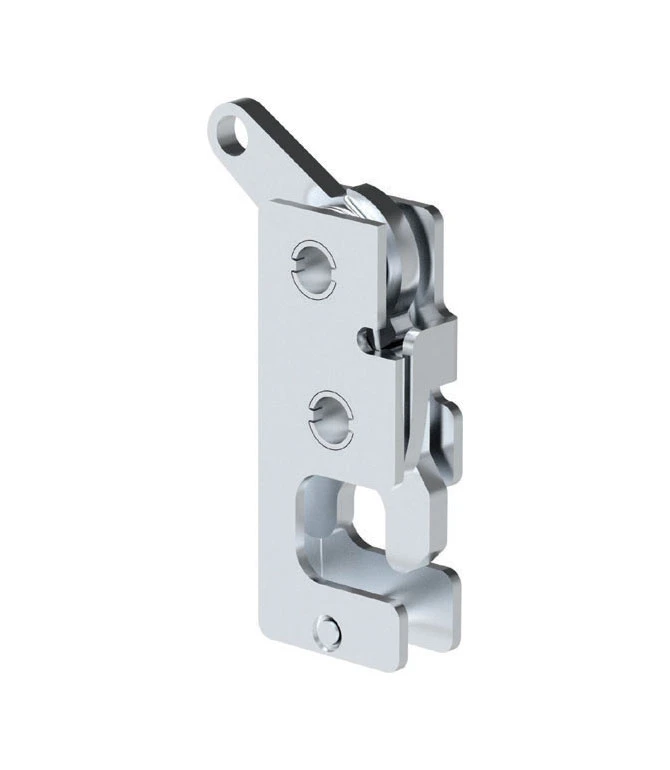

Замок боковой 2800 - Задвижка (трос снизу) (Версия: V2, LT-тип рычага: Трос снизу, MT-Монтажный тип: M
- Код DE-00143636
- Бренд Mesan
Цена товара за 1 шт
672.80 ₴
шт

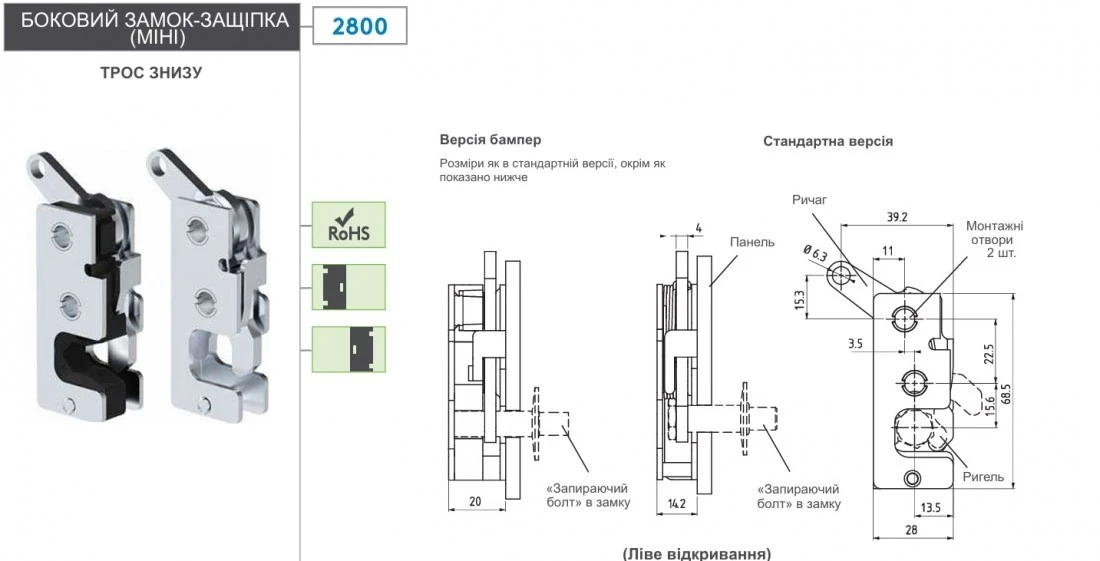

Спецификация
- Артикул 8874
- Общая высота корпуса 68,5 мм
- Общая ширина корпуса 28 мм
- Толщина корпуса 14,2 мм
- Общая высота с планкой 68,5 мм
- Ширина планки 28 мм
- Толщина планки 4 мм
- Расстояние от торца до центра ригелей 13,5 мм
- Расстояние между монтажными проемами по вертикали. 68,5 мм
- Глубина корпуса от планки к задней стенке 14,2 мм
- Расстояния по горизонтали до монтажных отверстий 3,5 мм
- Габариты лицевой части замка 28х68,5 мм
- Диаметр монтажного отверстия под корпус замка 6,3 мм
- Длина рычага / штанги 39,2 мм
- Межосевое расстояние крепления 68,5 мм
- Размер монтажной площадки 28х68,5 мм
- Диаметр крепежных отверстий 6,3 мм
- Рабочая высота узла/монтажная высота 68,5 мм
- Тип товара Защелка
- Тип установки замка Накладной
- Способ монтажа M6
- Тип двери Для правой двери 001
- Рычаг Трос снизу
Техническое описание
Версия: V2 | LT-тип рычага: Трос снизу | MT-Монтажный тип: M6 | A-Закрывание: 2 | Направление двери: Для правых дверей 001
