Угловой шкаф состоит не только из двух боковин, соединенных под необычным углом. На работу дверцы влияют положение фасада относительно корпуса, толщина деталей, соседняя ручка, столешница, внутренние ящики и способ крепления ответной части петли. Если начинать выбор с числа в названии товара, легко заказать механизм, рассчитанный на другую геометрию или открывающийся не так, как ожидал конструктор. Сначала необходимо спроектировать узел, а затем подобрать для него конкретный артикул и проверить чертеж производителя.

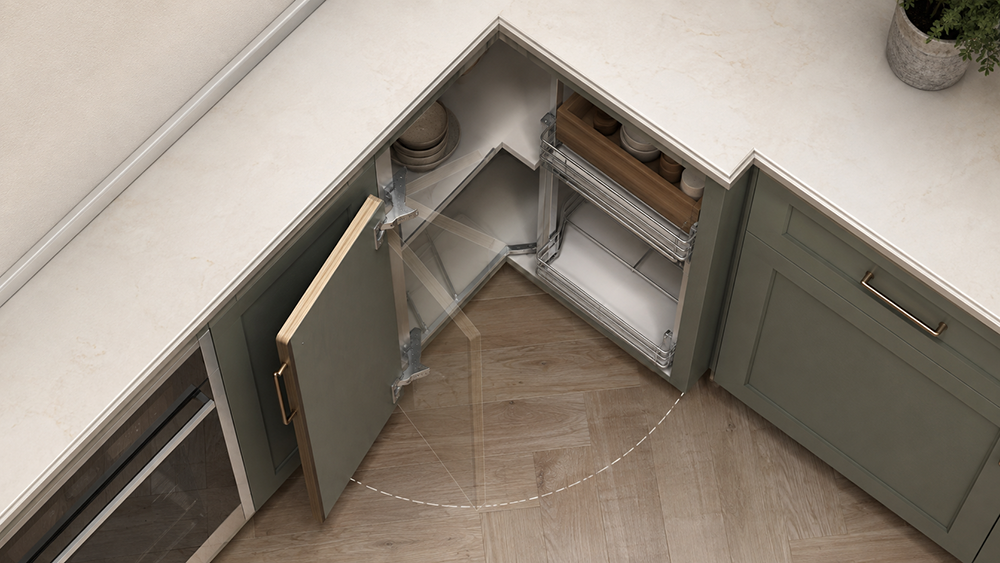

Вид сверху объясняет угловой узел лучше названия

Нарисуйте закрытый корпус в плане. Покажите обе стенки, фасад, их толщину, кромки и фактические линии пересечения. Отдельно обозначьте, к какой детали крепится монтажная планка и какую часть корпуса перекрывает дверца. Такой эскиз сразу позволяет отличить угловой модуль от стандартного накладного фасада.

Не ограничивайтесь общим обозначением «угловой шкаф». Г-образный кухонный модуль, скошенный торец и фасад, установленный между двумя плоскостями, создают разные задачи. Даже если в описаниях двух петель встречается одинаковое число, точки их крепления и направление плеча могут не совпадать.

Чтобы схема отражала реальные условия эксплуатации, обозначьте на ней:

  • стену и соседние мебельные модули;
  • смежные фасады и направление их открывания;
  • выступ столешницы, карниз и декоративные профили;
  • ручки, край бытовой техники и другие неподвижные элементы;
  • внутренние ящики, полки, корзины и выдвижные системы.

Именно эти объекты определяют, останется ли траектория дверцы свободной на протяжении всего движения.

Угол установки не равен углу открывания

Угол установки описывает взаимное положение фасада и плоскости корпуса в закрытом состоянии. Угол открывания показывает, насколько дверца может повернуться после начала движения. Это разные характеристики, поэтому число без подписи и схемы нельзя переносить из одного каталога в другой.

В карточке товара или техническом документе найдите рисунок с базовыми плоскостями и направлением измерения. Проверьте, относится ли значение к самой петле, готовому узлу или допустимой конфигурации с конкретной планкой. Для нестандартных корпусов производитель может приводить несколько комбинаций, и каждой из них потребуется собственная монтажная карта.

Если продавцу или технологу сообщают только фразу «нужна петля на определенный угол», им приходится догадываться. Добавьте чертеж закрытого положения, желаемое направление движения и артикул рассматриваемой системы.

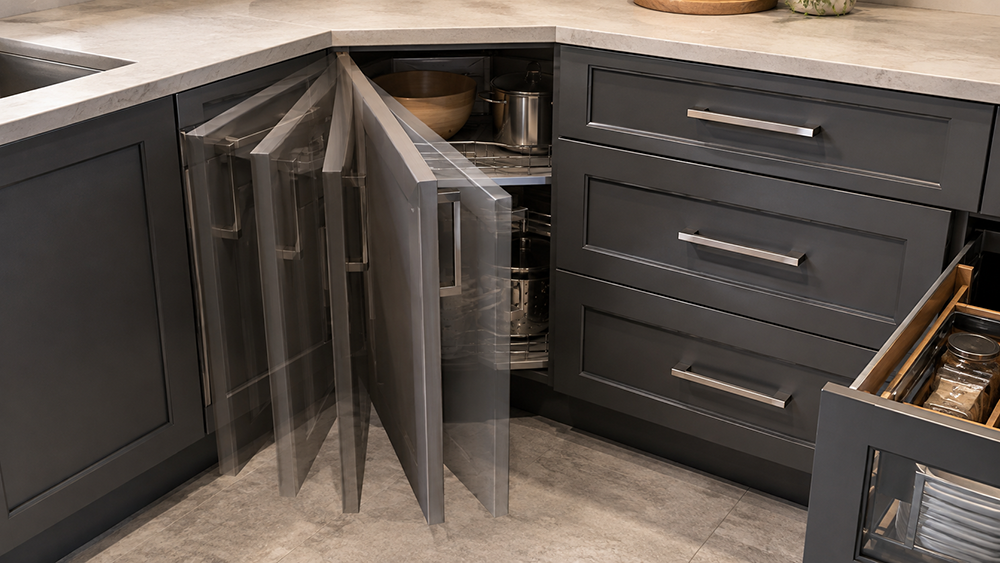

Траекторию проверяют с первого миллиметра движения

Крайнее открытое положение не показывает всех возможных конфликтов. Кромка фасада может сначала приближаться к соседней плоскости, ручка — описывать широкую дугу, а толстая декоративная накладка — касаться корпуса в середине движения. Поэтому на эскизе необходимо показать несколько промежуточных положений дверцы.

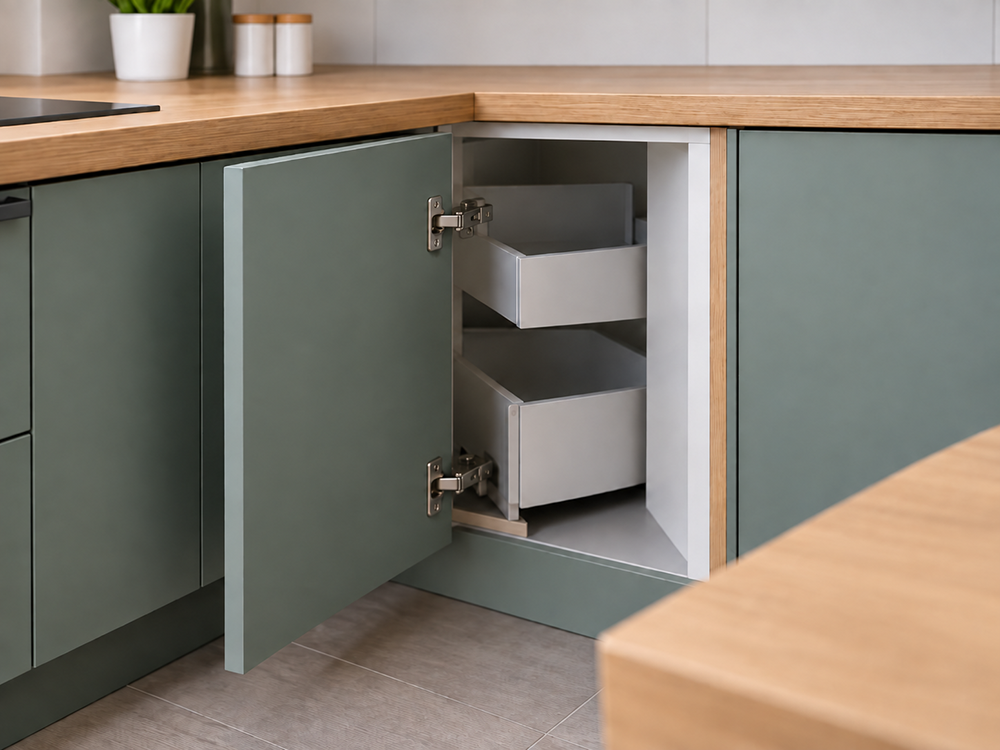

Для кухонного модуля проверьте доступ к ящикам, полкам и корзинам. Открытая дверца не должна блокировать выдвижение или создавать точку удара. Если внутри устанавливается механизм, используйте его реальные габариты и монтажные отступы, а не только внешний размер корпуса.

Отдельно оцените положение ручки. Даже если сама петля позволяет продолжить движение, ручка может первой коснуться стены или другого фасада. Ограничение открывания должно защищать весь модуль, а не только шарнир.

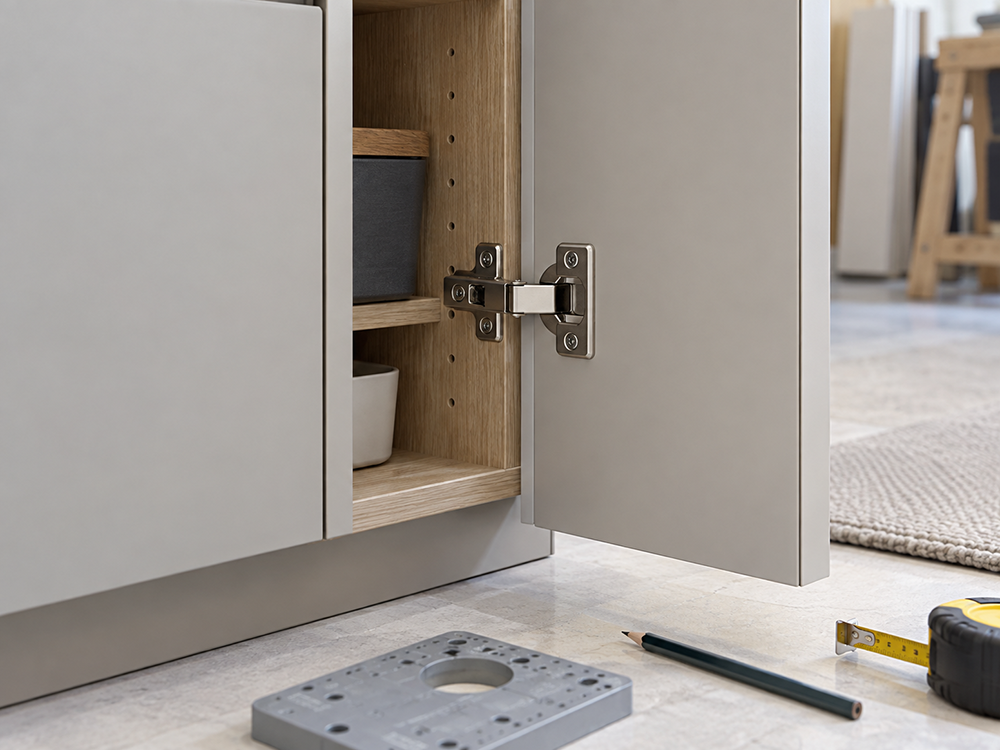

Рабочие зазоры предусматривают до сверления

Зазор между фасадом и корпусом не следует оставлять до этапа окончательной регулировки. Его рассчитывают вместе с толщиной кромки, радиусом дверцы, положением оси и допустимым диапазоном настройки петли.

Слишком маленький промежуток может вызвать трение уже в начале открывания, а чрезмерный — ухудшить внешний вид фасада и уменьшить перекрытие корпуса. На контрольном чертеже необходимо показать зазоры в закрытом положении и в наиболее критических точках траектории.

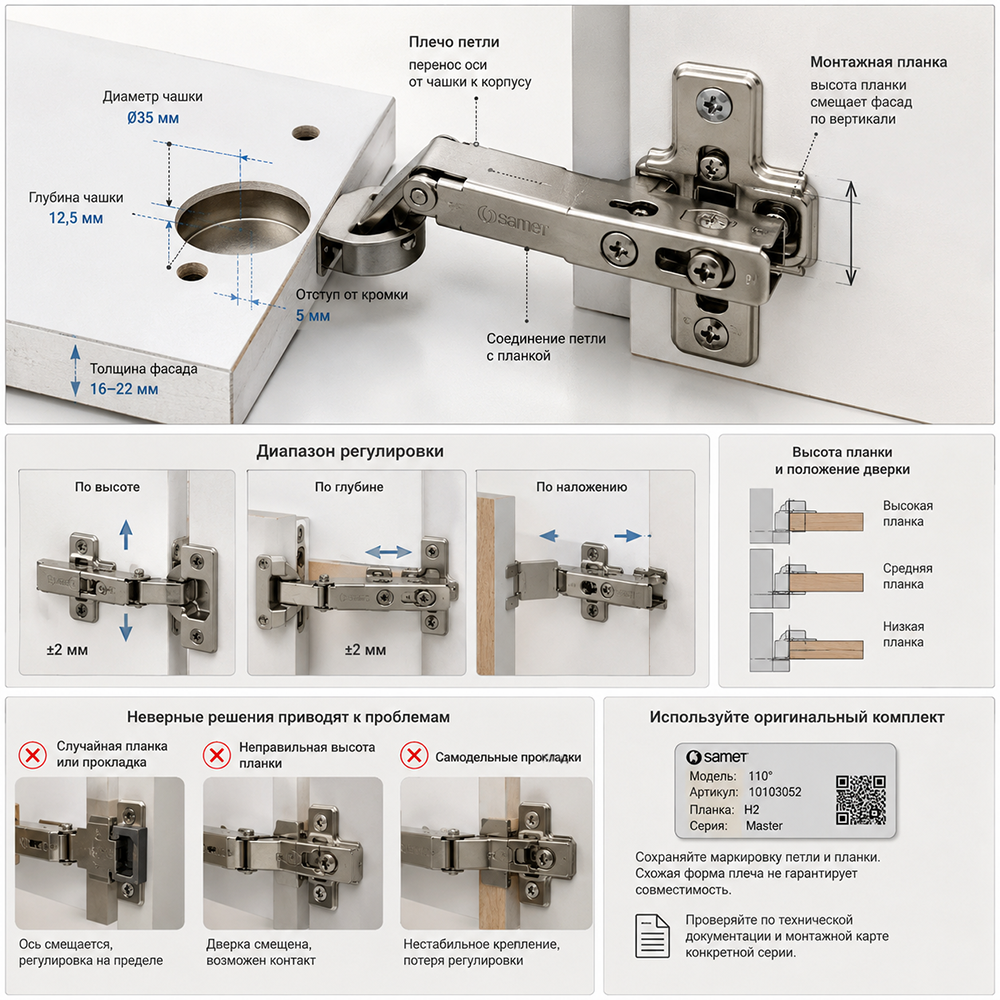

Чашка, плечо и планка образуют единую геометрию

Диаметр углубления под чашку — только один из параметров. Необходимо учитывать его глубину, отступ от кромки, положение крепежных отверстий и допустимую толщину фасада. Плечо конкретного исполнения переносит ось от чашки к корпусу, а высота монтажной планки изменяет положение дверцы.

При проверке узла сопоставляют:

  • диаметр, глубину и отступ чашки от кромки;
  • геометрию плеча и положение оси вращения;
  • высоту и тип монтажной планки;
  • способ соединения петли с планкой;
  • доступный диапазон регулировки;
  • допустимую толщину и материал фасада.

Не пытайтесь получить нужный угол с помощью случайной планки или самодельной прокладки. Физически соединенный комплект может оставить регулировку в крайнем положении, сместить ось и вызвать контакт во время движения. Каждую комбинацию сверяют с таблицей или чертежом конкретной серии.

При замене старой петли сохраните полную маркировку механизма и планки до демонтажа. Похожая форма плеча не подтверждает совместимость. Если идентичный артикул недоступен, альтернативу сравнивают по полной схеме узла.

Функцию закрывания добавляют после подтверждения конструкции

Доводчик замедляет завершение движения, но не исправляет неправильный угол, перекос или трение. Сначала фасад должен свободно проходить всю траекторию, сохранять зазоры и надежно удерживаться на креплениях. После этого проверяют демпфирование в рабочем комплекте.

Для открывания нажатием требуется согласованная работа пружины петли и выталкивателя. Отсутствие встроенного доводчика само по себе не означает, что модель подходит для такого сценария. Ориентируйтесь на документацию производителя и конкретное исполнение.

Количество петель также не определяют только по ширине дверцы. Учитывают материал, высоту, массу, положение центра тяжести и рекомендации выбранной серии. Тяжелый декор, стекло или зеркало входят в фактическую нагрузку.

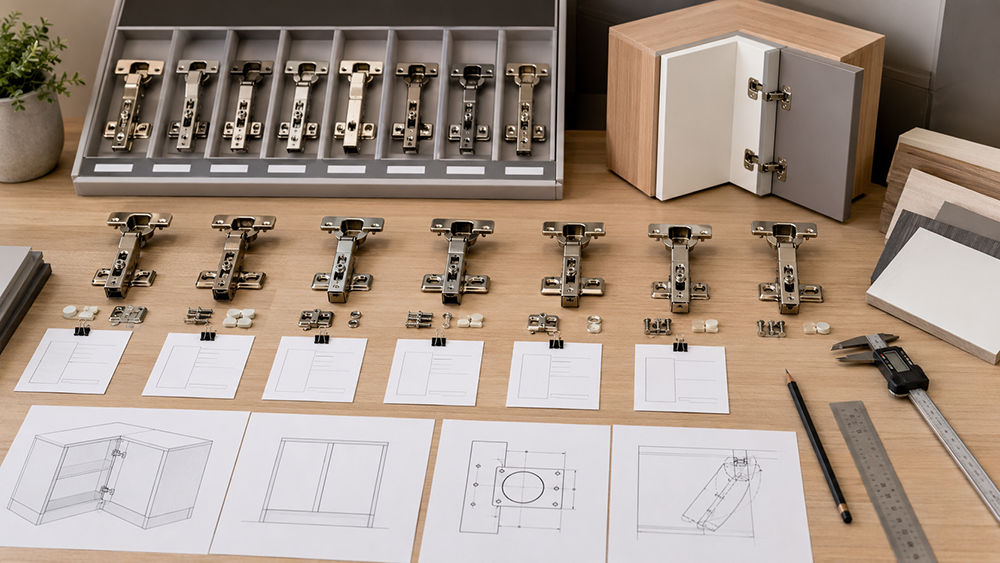

Карточку модели-кандидата заполняют до заказа

Чтобы сравнение не превратилось в поиск по фотографии, для каждой модели запишите одинаковый набор данных:

  • полный артикул и название серии;
  • схему закрытого положения фасада;
  • определение угла установки в документации;
  • доступный угол и траекторию открывания;
  • карту чашки и крепежных отверстий;
  • совместимую монтажную планку;
  • функцию пружины и доводчика;
  • ограничения по материалу и параметрам фасада;
  • состав товарной позиции и необходимые аксессуары;
  • источник технического чертежа.

В каталоге угловых мебельных петель можно сформировать список подходящих моделей по назначению и бренду. Окончательное решение принимают по технической документации, поскольку одно название категории не делает все модели взаимозаменяемыми.

Контрольный модуль проверяет чертеж на практике

До сверления всей партии соберите один реальный корпус с фасадом необходимой толщины. Используйте именно те петли, планки, крепления и ручку, которые внесены в спецификацию. Оставьте регуляторы в рабочем диапазоне, чтобы после монтажа сохранялась возможность точного выравнивания.

Проведите несколько медленных циклов. Проверьте зазоры в закрытом состоянии, расстояние до препятствий в промежуточных положениях, доступ к внутренним элементам, работу доводчика и неподвижность креплений. Если проблема повторяется, вернитесь к исходной геометрии, а не компенсируйте ее крайней регулировкой.

После испытания зафиксируйте окончательные артикулы, карту сверления, количество петель и фотографии контрольного узла. Угловая петля подобрана правильно не тогда, когда дверцу удалось прикрутить, а когда весь модуль стабильно работает без столкновений и остается пригодным для регулировки и обслуживания.
